ヘッドライトの外し方・付け方

＜右側ヘッドライトの裏側＞

作業は以下の順番で進めます。

1. LEDバルブの台座を外す
2. ヘッドライト本体を外す

また、フロントカウルの先端を傷付けないよう、軟らかいクッションを敷いて保護しています。

まず、車体からフロントカウルを外します。

フロントカウルの外し方は、整備記録「フロントカウル・パネル等の外し方」をご覧ください。

あわせて読みたい

フロントカウル・パネル等の外し方 サイド・リアに続き、整備記録「フロントカウル・パネル等の外し方・付け方」をまとめます。 フロントカウル・パネルを外せると、カスタマイズやメンテナンスの幅が広が…

では、LEDバルブの台座を外します。
純正の状態であれば、H7のハロゲンバルブが付いていますが、外し方は同じです。

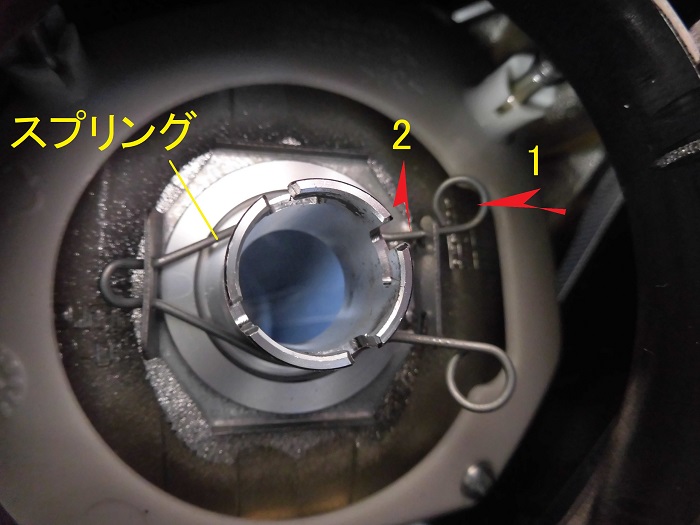

＜スプリング外し1＞

台座を固定しているスプリングを、右側の爪から外します。

1. スプリングの丸い部分を押す
2. 一方を上方、もう一方を下方へ動かす

＜スプリング外し2＞

そして、

1. スプリングを起こす
2. 右側へ引っ張る
   ことで、スプリングを外すことができます。

＜台座外し＞

あとは台座を持ち上げるだけです。

※左側のヘッドライト（High側）は、構造が違いますが、別の機会に。

次にヘッドライト本体を外します。

＜ヘッドライト本体外し1＞

ヘキサゴンソケット（4mm）を付けたハンドルで、ヘッドライト本体を固定するスクリュー（4ヶ所）を外します。
スクリューの位置は、STEP 1の○となります。

＜外したスクリュー＞

カウルやパネルを固定するタッピングスクリューと同じタイプですね。

ナット側の4ヶ所のうち3ヶ所は、強く締め付けると変形するスプリングナットです。
ただし、整備記録「カウルのスプリングナット交換」で紹介したものとは違い、肉抜きのないタイプです。

＜ヘッドライト本体外し2＞

あとは、ヘッドライトを持ち上げると外れます。

＜右ヘッドライトを外した状態＞

ヘッドライトのレンズ周りには耐熱用と思われるアルミテープが貼られていました。

• ○（3ヶ所）はスプリングナット
• ○（1ヶ所）はインサート

のようです。

フロントカウルは丈夫な印象があったのに、ヘッドライトを外すとあまりの薄さに驚きました。
ヘッドライトそのものがフロントカウルの構造材になっているのでしょうか?
それとも、限られたスペースにヘッドライト本体を収めた結果?

＜表側＞

ヘッドライトの内側が曇っていたため、今回の作業は、その対処が目的でした。

＜裏側＞

取付けは、取外しの逆の手順となります。

＜ヘッドライト本体取付け＞

4ヶ所を仮締めして、位置を調整してから、手加減しながら本締めします。
STEP 7でも触れましたが、スプリングナットを力任せに締めると壊れるかもしれないのでご注意を。

光軸がずれる可能性もあるため、この作業はできれば一度きりにしたい…

あとは、フロントカウルを車体に取り付けて完了です。

詳しくは整備記録「フロントカウル・パネル等の付け方」をご覧ください。
