ハイビームのバルブの外し方・付け方

＜フロントカウルの内側＞

左側がハイビームです。

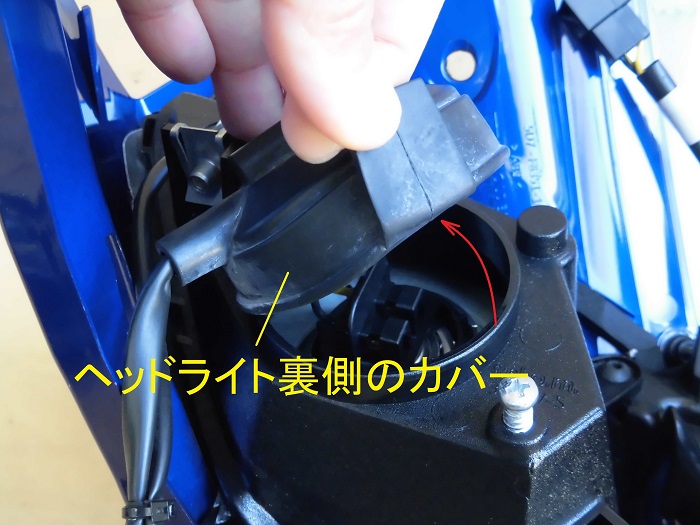

＜ヘッドライト裏側のカバー外し＞

ヘッドライト裏側のカバーを、指で引っ張って外します。

ここは、ロービームと同じで、ただはまっているだけです。

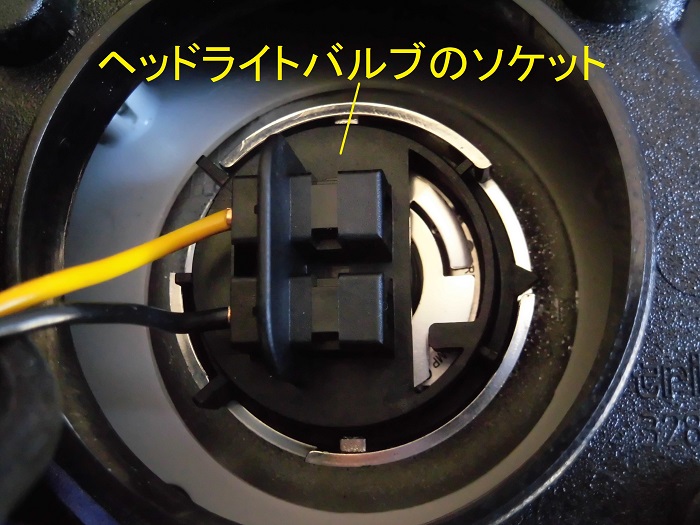

＜バルブのソケット＞

中をのぞくと、バルブにつながるソケットとバルブを固定する部分が一体になっています。

この構造を初めて見ました。

＜バルブのソケット外し1＞

ソケット上部のリブをつまみ、反時計回りに30度ほど回します。

右側の三角形の突起を目安にすると分かりやすいかもしれません。

＜バルブのソケット外し2＞

ソケットを持ち上げるとバルブも一緒に外れます。

ハイビームのバルブの交換は、ロービームよりも簡単です。

＜外したソケット1＞

ソケットの端子が、バルブの端子を挟んでいるのが分かります。

＜外したソケット2＞

そのため、バルブがソケットから簡単に落ちることはありません。

＜バルブ外し＞

あとは、バルブを引っ張ると外れます。

へッドライト点灯（エンジンを掛けていた）直後は、電球が非常に熱くなっているため、絶対に触れないようにしましょう。

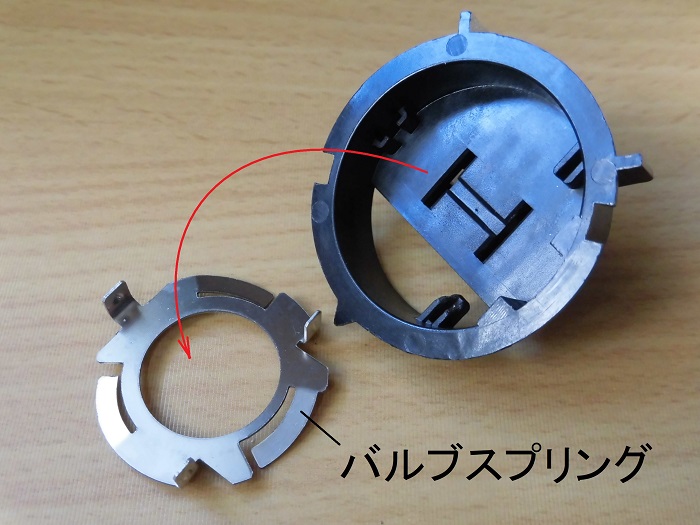

＜バルブスプリング＞

ちなみに、バルブスプリングはソケットから外れるため、紛失しないように注意します。

＜ランプ側＞

バルブの形状はH7です。
電球部分に触れて汚さないよう、取扱いには注意しましょう。

＜ソケット側＞

2極の端子です。

それでは、バルブを元に戻します。

＜バルブ取付け＞

1. バルブの凸部をソケットの溝に合わせます
2. バルブをソケットの端子に押し込みます

あとは、外したときと逆の順番で取り付けます。
最後にヘッドライト裏側のカバーを取り付ければ終了です。
