ロービームのバルブの外し方・付け方

＜フロントカウルの内側＞

右側がロービームです。

＜ヘッドライト裏側のカバー外し＞

ヘッドライト裏側のカバーを、指で引っ張って外します。

ロックなどはなく、ただはまっているだけです。

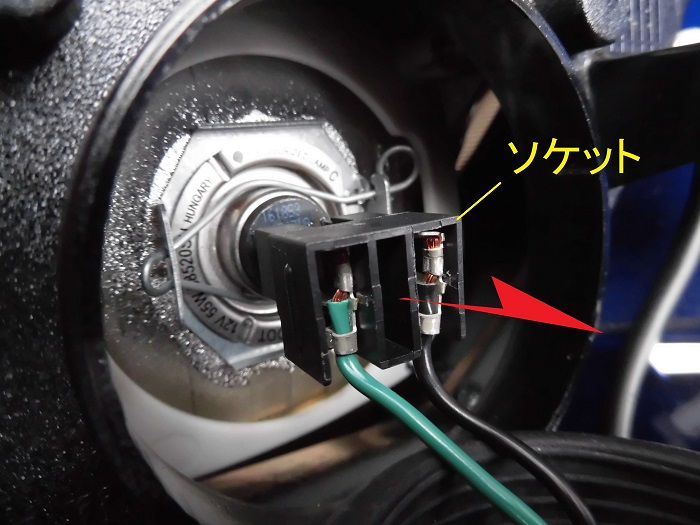

＜バルブのソケット外し＞

バルブにつながっているソケットを、指で引っ張って外します。

かなり固いため、外す際に勢い余って、手をぶつけないよう注意します。

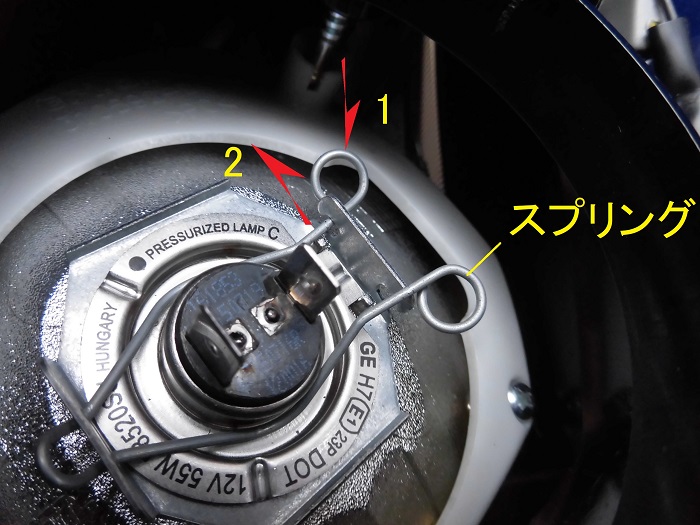

＜バルブ外し1＞

バルブを押さえるスプリングを、右側の爪から外します。

1. スプリングの丸い部分を押す
2. 上方（もう一方は下方）に動かす

と、外れます。

＜バルブ外し2＞

1. スプリングを起こす
2. 右側に引っ張る

と、スプリングを外すことができます。

外したスプリングをロックせずにそのままにしていたら、ヘッドライト本体の中に落ちて少し慌てました。（笑）
フロントカウルを外していたので、逆さまにして取り出しました。

＜バルブ外し3＞

あとはバルブを持ち上げるだけです。

ヘッドライト点灯（エンジンを掛けていた）直後は、電球が非常に熱くなっているため、絶対に触れないようにしましょう。

＜ランプ側＞

バルブの形状はH7です。
電球部分に触れて汚さないよう、取扱いには注意しましょう。

＜ソケット側＞

2極の端子です。

それでは、バルブを元に戻します。

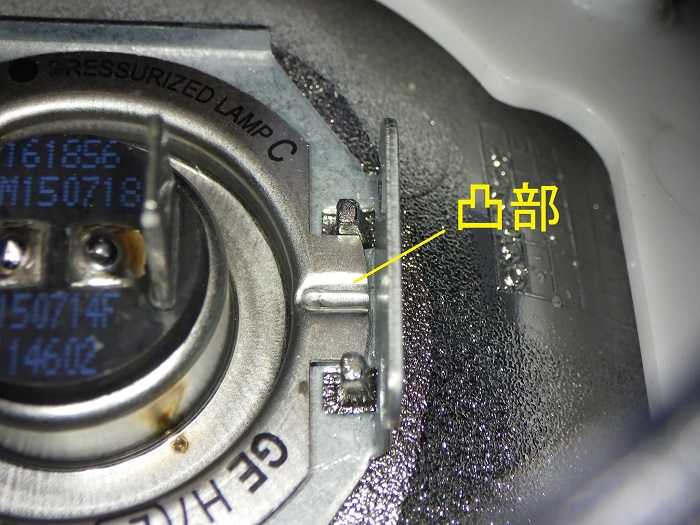

＜バルブ取付け＞

バルブの凸部をヘッドライト本体の溝に合わせます。

正しく取り付けると、バルブとヘッドライト本体のすき間がなくなり、垂直に固定されます。

あとは、外したときと逆の順番で取り付けます。

＜スプリングがロックしない場合＞

車載状態で、スプリングがロックしない場合は、以下を確かめましょう。

1. バルブがヘッドライト本体に正しく取り付けられているか
2. スプリングを引っ掛ける位置が正しいか

※LEDバルブの台座等を固定するとスプリングが変形するため、通常のバルブが付け難くなる場合があります

＜ヘッドライト裏側のカバー＞

ヘッドライト裏側のカバーを取り付けます。

カバーの摘まみを、ヘッドライトユニットの突起と光軸調整ねじに合わせると、自然な配線の取り回しになります。
