ドライブレコーダー取付け5【本体取付け】

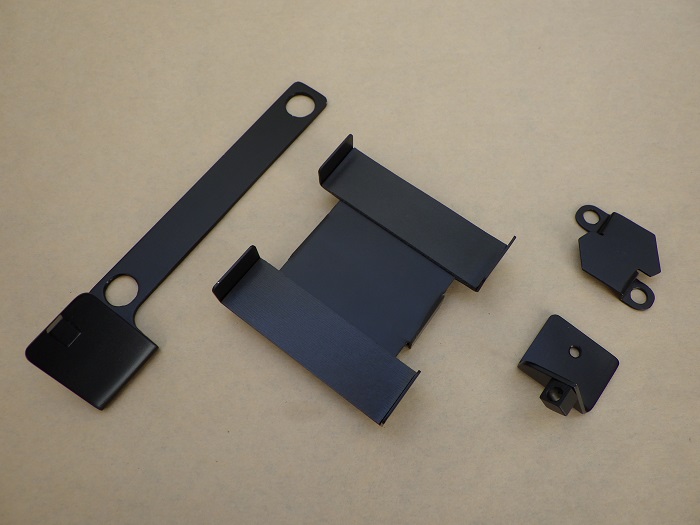

＜作製したブラケット＞

カメラ・スイッチ等を、好みの場所に取り付けるため、各種ブラケットを準備しました。
各ブラケットの作製は、以下の整備記録をご覧ください。

本体のブラケット作製：

あわせて読みたい

ドライブレコーダー取付け2【本体のブラケット作製】 2回目の今回は、ドライブレコーダーの本体のブラケットを作ります。 ＜ドライブレコーダー本体の置き場所＞ 整備記録「ドライブレコーダー取付け1【取付け検討】」にて…

カメラのブラケット作製：

あわせて読みたい

ドライブレコーダー取付け3【カメラのブラケット作製】 3回目の今回は、ドライブレコーダーのカメラのブラケットを作ります。 整備記録「ドライブレコーダー取付け1【取付け検討】」にて決めた位置に固定するため、以下を意識…

スイッチのブラケット作製：

あわせて読みたい

ドライブレコーダー取付け4【スイッチのブラケット作製】 4回目の今回は、ドライブレコーダーのスイッチのブラケットを作ります。 整備記録「ドライブレコーダー取付け1【取付け検討】」にて決めた位置に固定するため、以下を意…

まず、ドライブレコーダー本体を取り付けるため、サイドカウル・パネル、リアカウル・パネル、ボックスを外します。
詳しくは以下の整備記録をご覧ください。

サイドカウル・パネル等の外し方：

あわせて読みたい

サイドカウル・パネル等の外し方 YZF-R125（5D7W）のカウルやパネルの数は、何と片側5枚、左右で10枚にもなり、その多さは他のバイクに比べ突出しています。（フロント・リアカウル、フロント・リアパネ…

リアカウル・パネル・ボックス等の外し方：

あわせて読みたい

リアカウル・パネル等の外し方 整備記録「サイドカウル・パネル等の外し方・付け方」に続き、「リアカウル・パネル等の外し方・付け方」をまとめます。 リヤカウル・パネル等を外せると、以下の作業を…

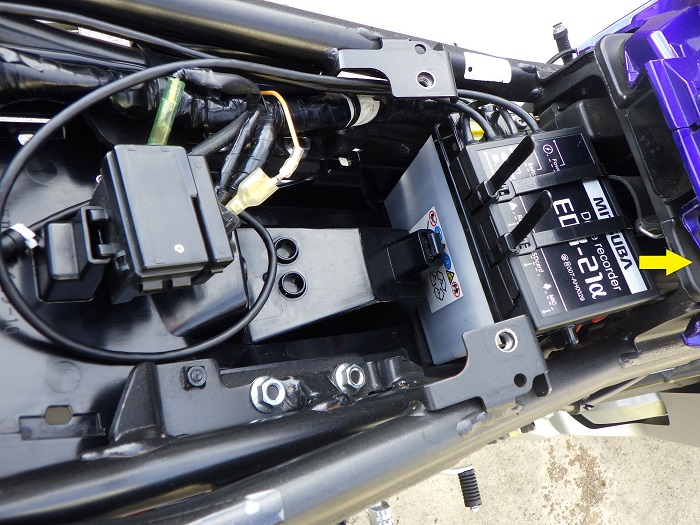

＜ドライブレコーダー本体仮付け＞

ドライブレコーダーの本体をバッテリーの上に乗せ、配線を車体にあてがってみます。

バッテリーの上に本体を置いてしまったので、1mある電源ケーブルが、まるごと余ってしまうんですよね。
仕方がないので、一旦後方に振り出し、折り返すことにしました。

＜本体の配線の取り回し＞

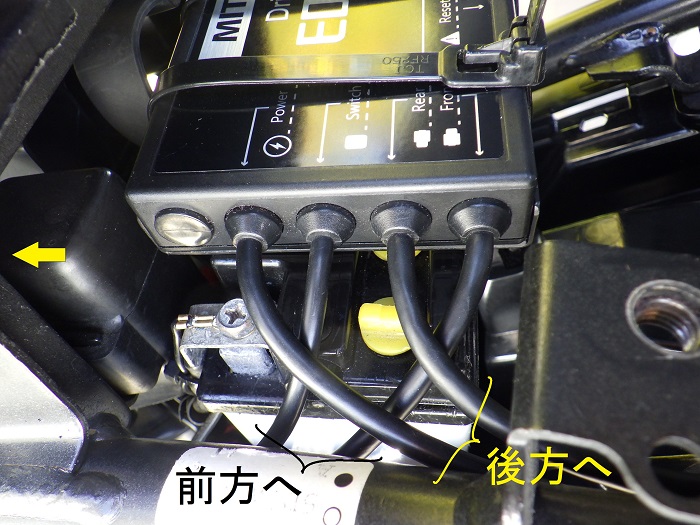

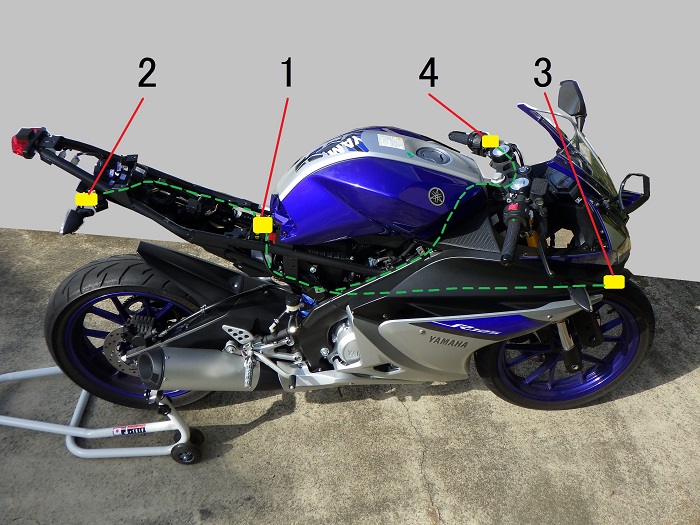

ドライブレコーダーの本体から4本の配線が出ていますが、

• フロントカメラ・スイッチケーブル → 前方へ
• リアカメラ・電源ケーブル → 後方へ

取り回します。

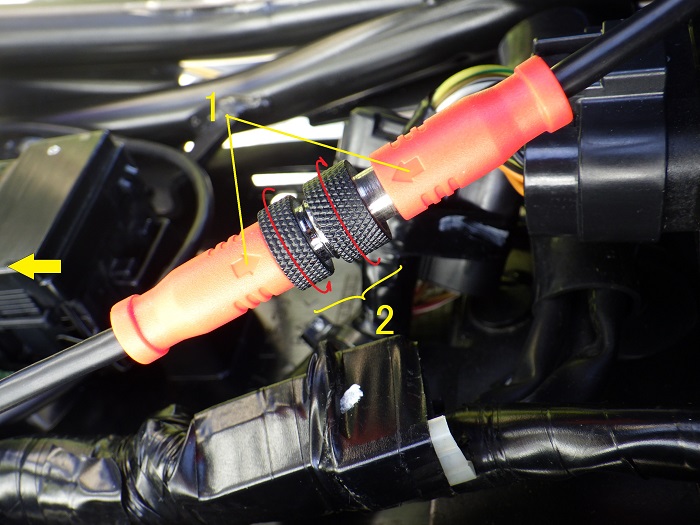

＜中継コネクター接続＞

後方へ振り出した電源ケーブルに、端子側電源ケーブルをつなげます。

1. 中継コネクターの矢印部分を合わせ
2. リングを締め付けます

このコネクターにはOリングが入っているので、防水性も十分に確保されているはず。

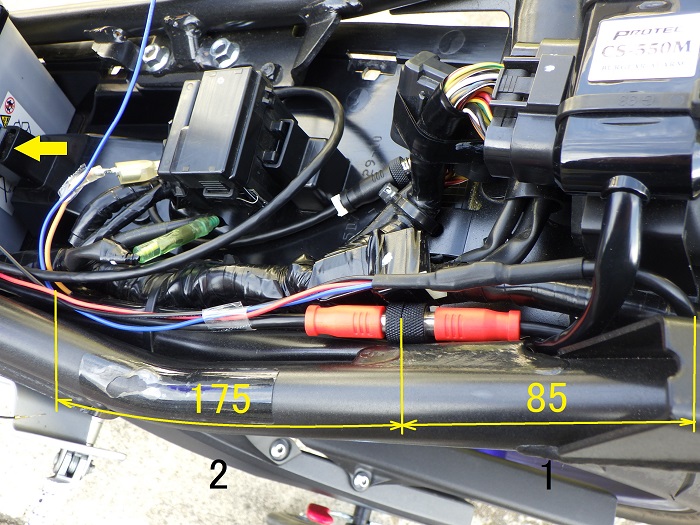

＜電源ケーブルの取り回し＞

1. 折り返し位置
   中継コネクターから約85mmの位置で折り返すことにしました。

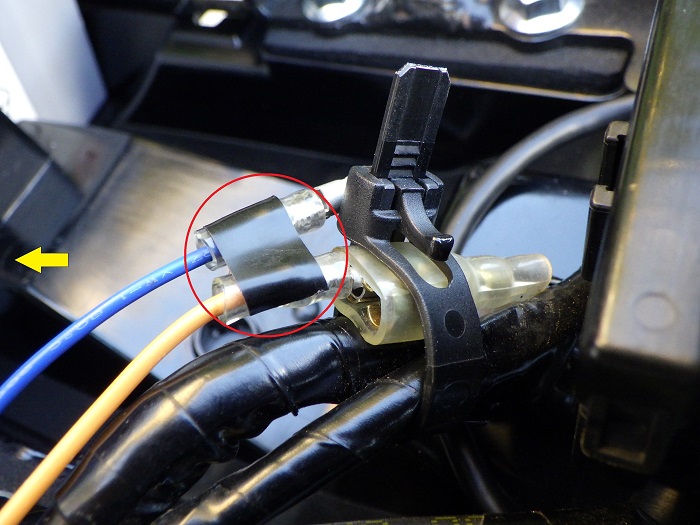

2. 電源コード（青：IG ONで12V, OFFで0V）分岐
   中継コネクターから約175mmの位置で分岐することにしました。

STEP 3～6にて電源ケーブルを通す位置を決めたので、ドライブレコーダーの本体を車体から外し、配線をまとめていきます。

＜折返し部固定＞

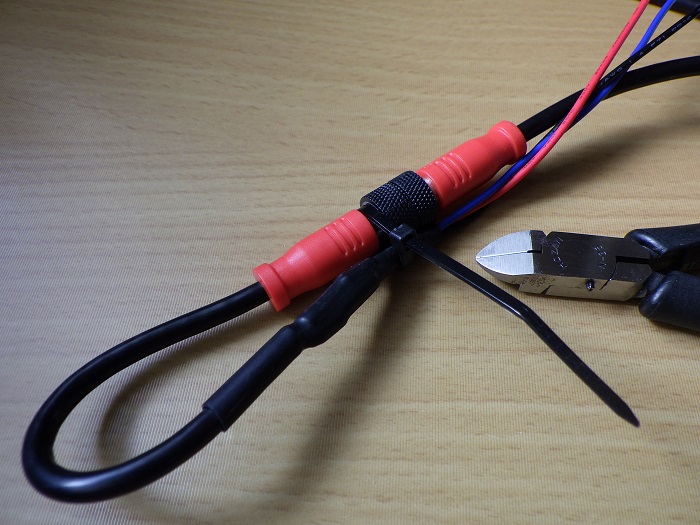

中継コネクターの溝を利用して、結束バンドで配線を固定します。

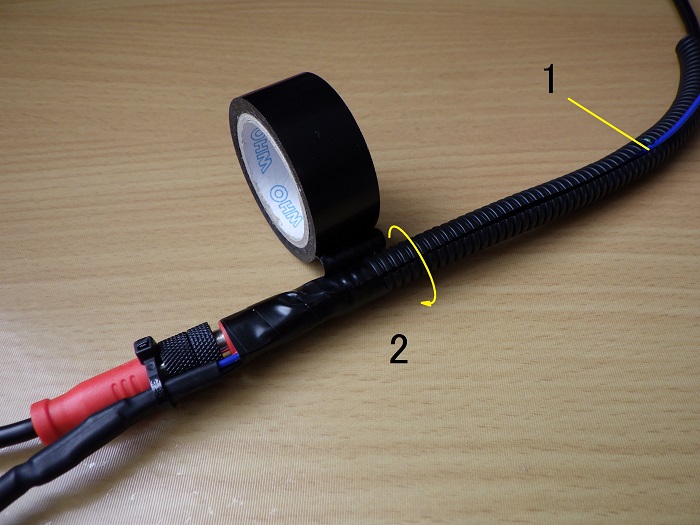

＜コルゲートチューブ取付け1＞

1. 180mmに切ったコルゲートチューブ（φ7）に電源ケーブルと電源コード（3本）を収め
2. 絶縁テープを巻き付けていきます

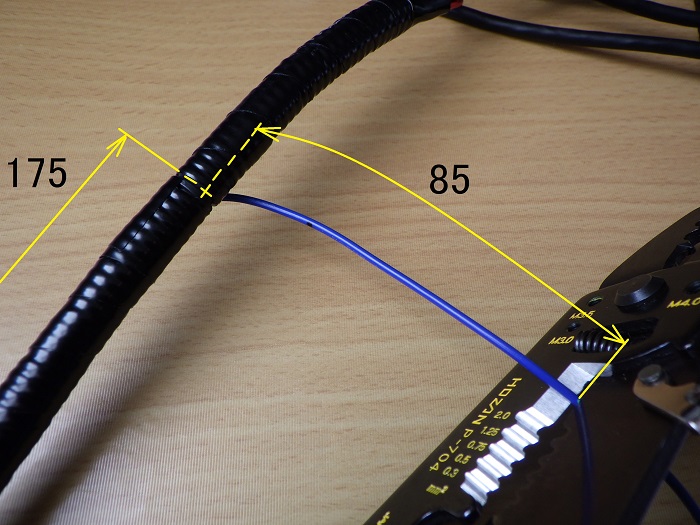

＜電源コード分岐＞

1. 中継コネクターから約175mmの位置で、コルゲートチューブの中から電源コード（青）を取り出し
2. 分岐から約85mmの位置で電源コード（青）を切ります

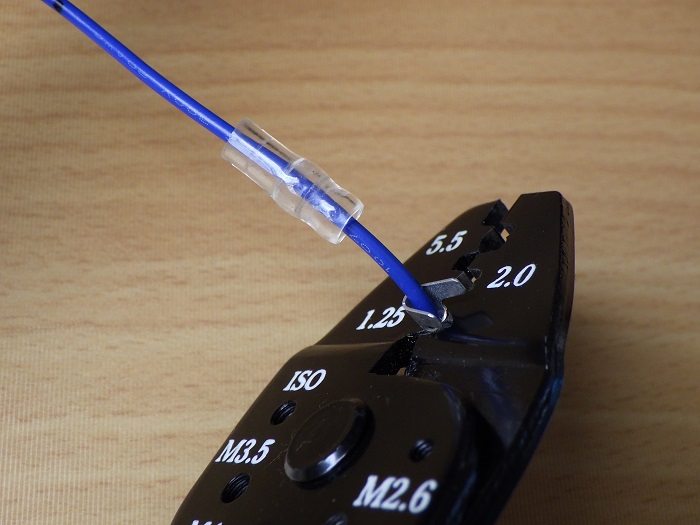

＜電源コードの端子圧着＞

スリーブを通してから、8mm程外覆をむき、芯線を折り返します。
そして、電工ペンチで、ギボシ端子を圧着します。

＜コルゲートチューブ取付け2＞

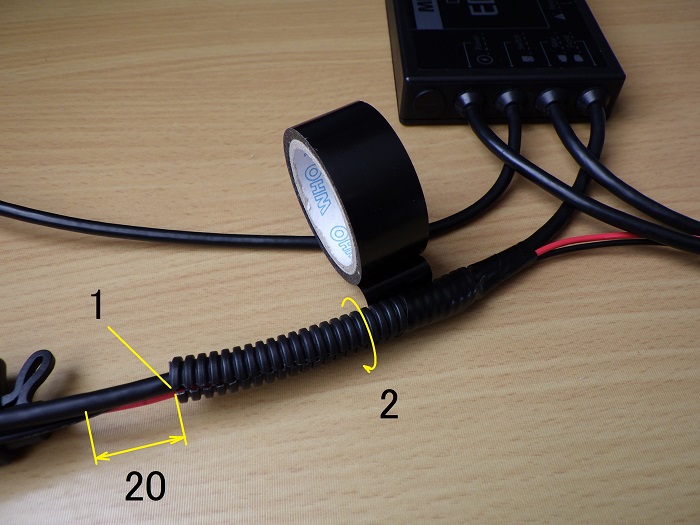

1. 80mmに切ったコルゲートチューブ（φ7）にスイッチケーブルと電源コード（2本）を収め
2. 電源コード（赤）に付いているヒューズから約20mmの位置に合わせ、絶縁テープを巻き付けていきます

※写真はフロントカメラケーブルとまとめていますが、この後、取り回しを見直しして、スイッチケーブルへ替えました。

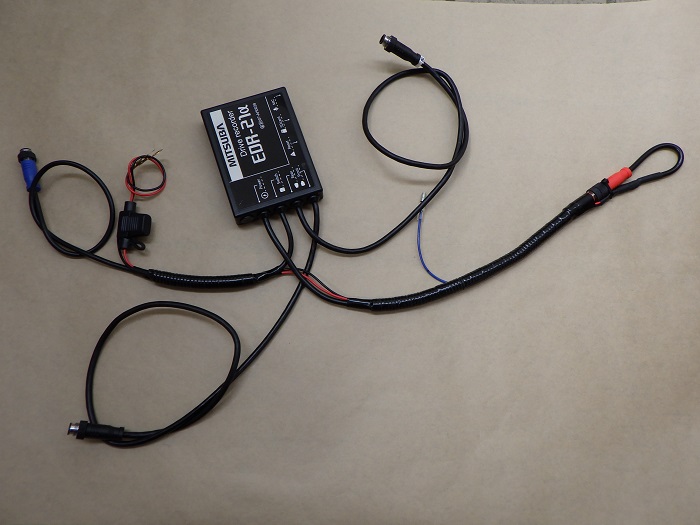

＜配線をまとめたドライブレコーダー本体＞

このようにまとめました。

コルゲートチューブを使ったのは、電源コードの保護と固定が目的です。
このままの形で、車体に付けることができるので、取外し・取付が楽になるはずです。

では、ドライブレコーダー本体を車体に取り付けていきます。

まず、バッテリーを外します。
（詳しくは、整備記録「エンジン始動せず」のSTEP 6～10をご覧ください。）

あわせて読みたい

エンジン始動せず ここのところ、週末は雨の日が多くなかなか乗る機会に恵まれません。この日、晴れ間を見て走ろうと、エンジンを掛けると… 「キュル…キュル…キュル…」「エンジンが掛から…

＜ドライブレコーダー本体の配線固定1＞

フロント側へ送る配線を、ハーネスプロテクターの中に収めます。

フロントカメラケーブルとスイッチケーブルは、とりあえず、フレーム右側に取り出しました。

ヒューズのキャップがしっかり締まっていないですね。
写真を見て、今気が付きました。（笑）

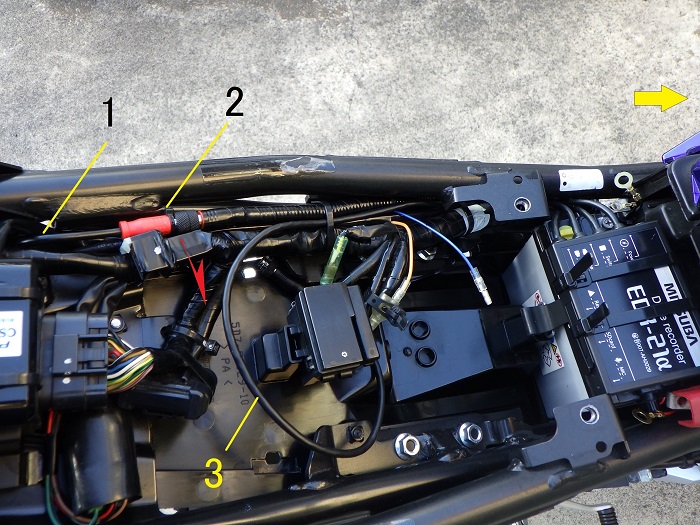

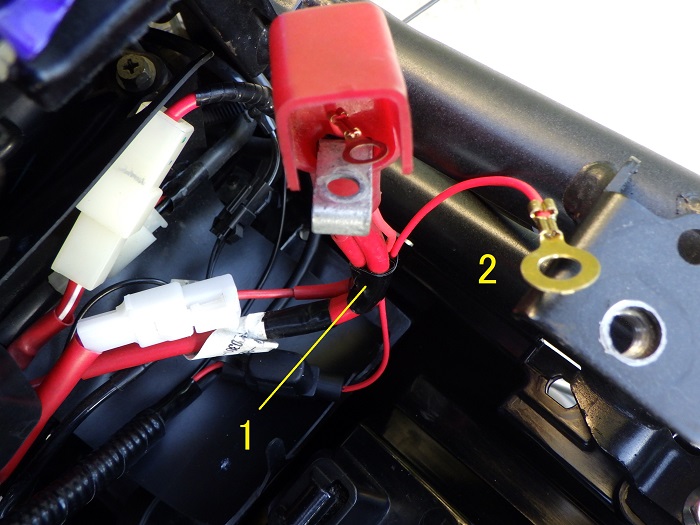

電源コード（赤：プラス）を固定します。

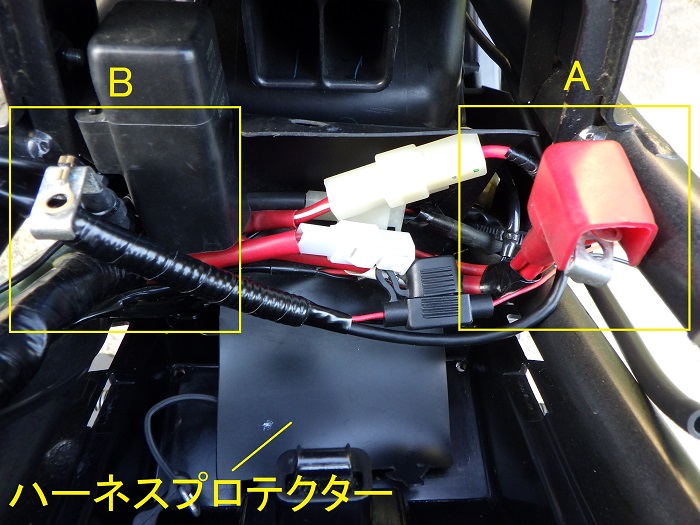

＜STEP 13のA部＞

1. 他の電源配線とともに絶縁テープで固定し
2. 丸端子が大きく、端子カバーの中を通せないので、バッテリーのプラス端子の側に直接取り出しました

盗難警報機の配線と同じように取り回しました。

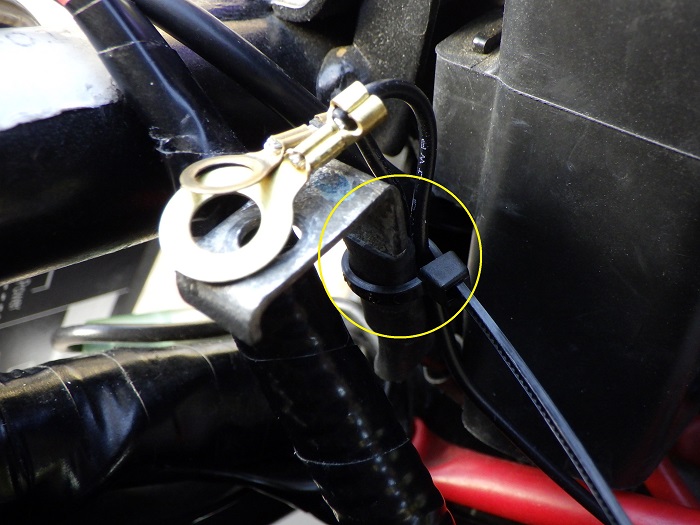

電源コード（黒：マイナス）を固定します。

＜STEP 13のB部＞

収縮チューブ部分に結束バンドで固定し、丸型端子をバッテリーのマイナス端子の上に取り出します。

そして、ハーネスプロテクターを閉じ、バッテリーを取り付けます。

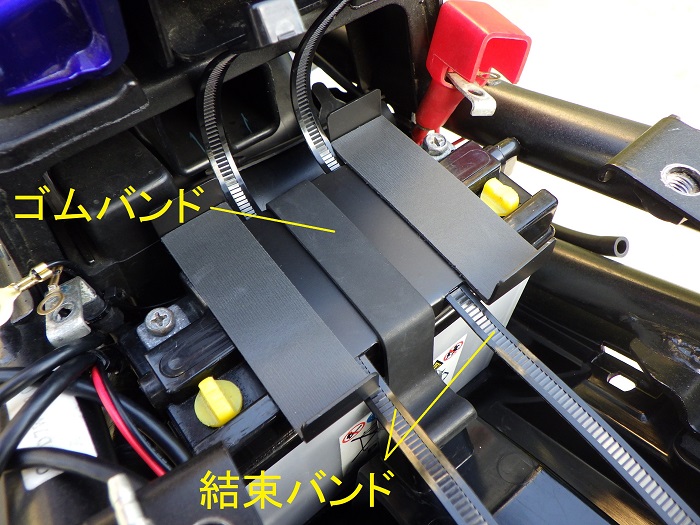

＜ドライブレコーダー本体のブラケット取付け＞

ドライブレコーダー本体のブラケットをバッテリーの上に乗せ、バッテリーを固定するゴムバンドと共締めします。

この時、結束バンド（2本）もブラケットの下に通しておきます。

＜ドライブレコーダー本体の固定1＞

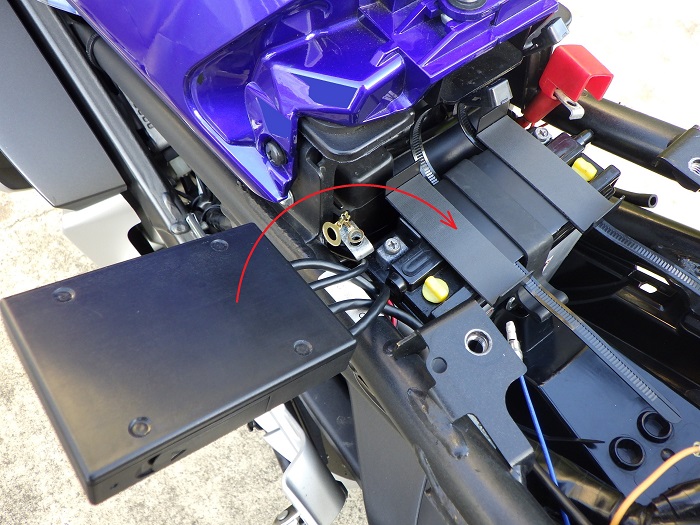

横によけておいたドライブレコーダーの本体をフレーム側へひっくり返します。

＜ドライブレコーダー本体の固定2＞

ドライブレコーダー本体をブラケットに乗せ、結束バンド（2本）で固定します。

本体からの配線の曲げを緩くするため、少し右寄りに配置して固定しました。

＜結束バンド切断＞

左側中程から後方に掛けてメインハーネス等を押さえる結束バンド（3ヶ所）を、ニッパーで切断します。

＜ドライブレコーダー本体の配線固定2＞

電源ケーブルとリアカメラケーブルをメインハーネスに沿わせます。

1. 折り返し部分は、盗難警報機の配線に抑えられるように通します
2. 中継コネクターの外径が大きいので、メインハーネスを中心側に寄せ、すき間に奥に押し込んでいます
3. リアカメラケーブルは、とりあえず遊ばせておきます

＜ドライブレコーダー本体の配線固定3＞

ケーブルを取り回したので、結束バンド（3ヶ所）で固定します。

＜ドライブレコーダー本体の配線固定4＞

電源コード（青）もイグニッションON配線の近くに、絶縁テープで仮止めしておきます。

イグニッションON配線については、整備記録「イグニッション電源の取出し」をご覧ください。）

あわせて読みたい

イグニッション電源の取出し 後付けの盗難警報機とドライブレコーダーを買いました。どちらもイグニッションスイッチのOFF（ON）の電気信号を必要とするため、車体からイグニッション電源（以下IG電…

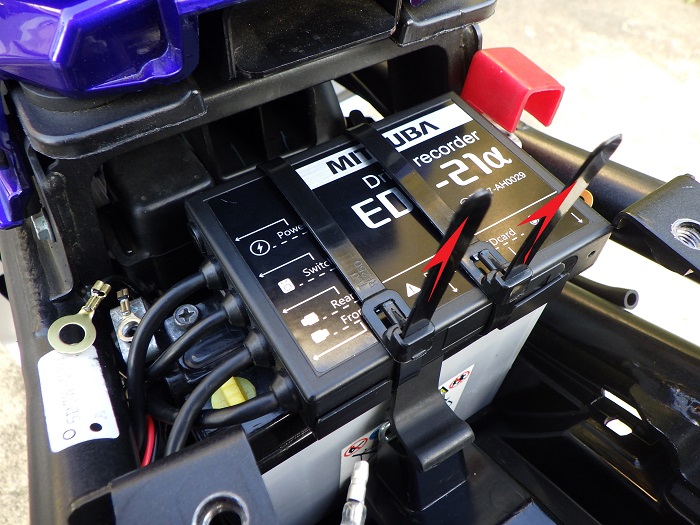

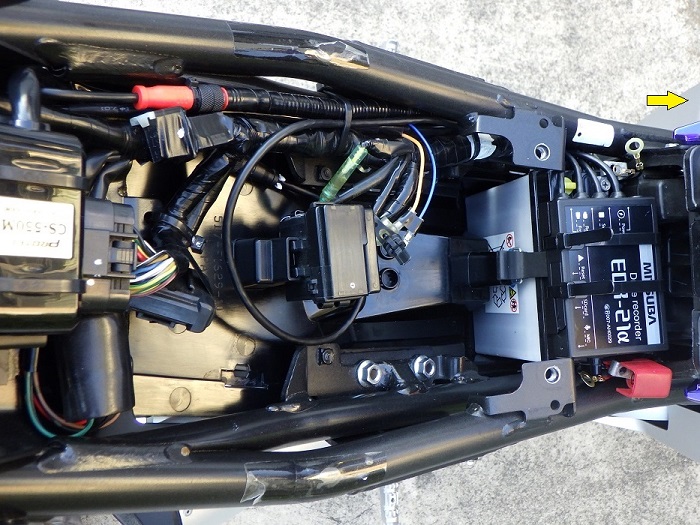

＜取り付けたドライブレコーダー本体＞

まだ、カメラやスイッチの配線をつなげていませんが、このようになりました。

正直、余った配線の処理には、四苦八苦しました。
でも、その内、取り回しを変えるかもしれないので、この進め方が正解な気がします。

ドライブレコーダー取付け6【リアカメラ取付け】へ続く。
