ドライブレコーダー取付け7【フロントカメラ取付け】

＜取り付ける部品＞

以下の部品を使用します。
左から、

• フロントカメラ
• フロントカメラブラケットを固定するウェルナット
• 両面テープ
• フロントカメラブラケット
• フロントカメラブラケットを固定するねじ

ブラケットの作製については、整備記録「ドライブレコーダー取付け3【カメラのブラケット作製】」をご覧ください。

あわせて読みたい

ドライブレコーダー取付け3【カメラのブラケット作製】 3回目の今回は、ドライブレコーダーのカメラのブラケットを作ります。 整備記録「ドライブレコーダー取付け1【取付け検討】」にて決めた位置に固定するため、以下を意識…

取り付けにあたって、

• フロントカウルに穴を開ける
• 他の配線とまとめる

ため、一度フロントカウルを外します。

フロントカウルの外し方は、整備記録「フロントカウル・パネル等の外し方」をご覧ください。

あわせて読みたい

フロントカウル・パネル等の外し方 サイド・リアに続き、整備記録「フロントカウル・パネル等の外し方・付け方」をまとめます。 フロントカウル・パネルを外せると、カスタマイズやメンテナンスの幅が広が…

＜ヘッドライトを外したフロントカウル＞

穴を開け位置がヘッドライトに近いため、さらに、右側のヘッドライトを外します。
（右側ヘッドライトの外し方は、後日まとめます。）

そして、フロントカウルを車体に仮付します。

それでは、フロントカメラを取り付ける準備に取り掛かります。

＜穴開け＞

フロントカウルの右下に、ピンバイスとドリルで8mmの穴を開けます。
亀裂が入るのを防ぐため、以下の順で段階的に穴を広げます。
1mm（ピンバイス）→2.5mm→5mm→8mm（電動ドリル）

カウルは薄いため、押さえていないとドリルの回転力で、簡単に割れてしまいそうです。
さらに、穴を開けた箇所が、何かの拍子に割れてしまいそうで、少し不安。

＜両面テープの加工＞

ドライブレコーダーに付属の両面テープを29×19mmに切り、コンパスカッターで11mmの穴を開けます。

＜フロントカメラブラケット取付け1＞

1. フロントカウルの穴に、ウェルナットを通し
2. ウェルナットを避けるように、両面テープを貼り付けます

＜フロントカメラブラケット取付け2＞

1. 両面テープの台紙をはがして、フロントカウルにブラケットを貼り付け
2. ヘキサゴンレンチ（2.5mm）で、ねじを締め付けます

両面テープだけでも外れないかもしれませんが、盗難防止も兼ね、ねじで固定しました。

＜フロントカウル内側＞

ウェルナットは、このように固定されます。

他の部分に干渉することもなく、しっかりと締め付けることができました。
ここで、右側のヘッドライトを取り付けます。

カメラステーを外した後、フロントカメラをブラケットの台座に固定します。

＜フロントカメラ取付け＞

ヘキサゴンレンチ（2.5mm）で、カメラ及びカメラステーを固定するねじを締め付けます。

この時点で、カメラの回転方向（△印）が上を向くように取り付けます。
ただし、上下方向はの調整は、最後にまとめて行います。

ケーブルの固定に、新たな配線金具を使いません。
代わりに元々付いているエッジクリップ付き結束バンド（2ヶ所）で、ヘッドライト関連の配線とともに束ねます。

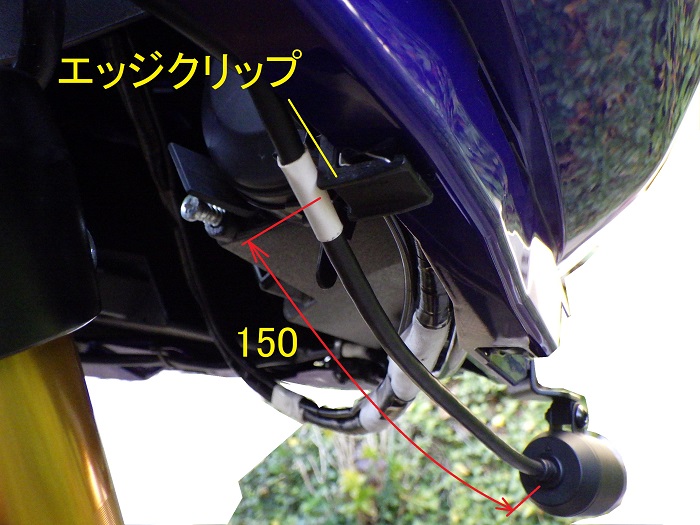

＜配線固定1＞

配線を固定する位置が分かるように、フロントカメラから150mmの位置に白いテープを貼り付けました。

＜配線固定2＞

ヘッドライト関連の配線とともにコネクターカバーに通し、車体側へ引き込みます。

＜配線固定3＞

さらに、ヘッドライト関連の配線に沿わせ、

1. フロントカメラの配線、ヘッドライト関連の配線、メーター関連の配線の順に、車体側のフックに乗せます
2. 写真の位置（2ヶ所）で、リピートタイプの結束バンドで固定します

フロントカウルを外す度に、結束バンドを切るのはもったいなかったので、リピートタイプを使いました。

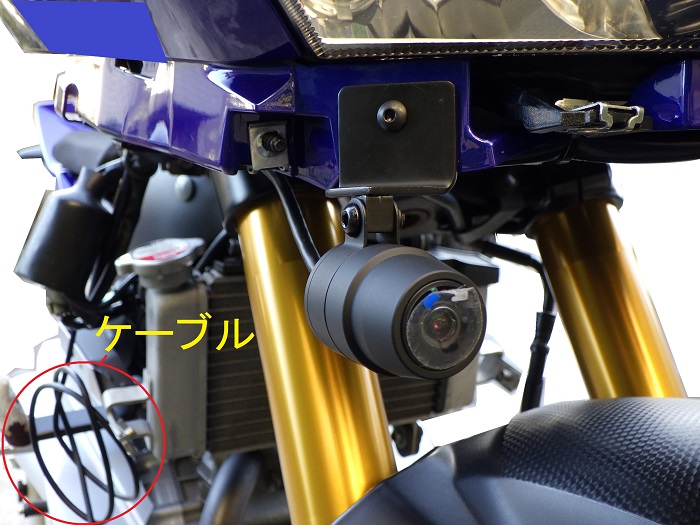

＜取り付けたフロントカメラ＞

このように固定されました。

今後は、外したフロントカウルを地面に置く際は、カメラをぶつけないよう、注意しなければなりません。
また、リア同様にケーブルが長く、少しうっとうしいですね。

次に、エンジン廻りに配線を通すため、ガソリンタンクカバーとガソリンタンクを外します。

ガソリンタンクカバーの外し方：

あわせて読みたい

ガソリンタンクカバーの外し方 いくつかの作業を経て、ガソリンタンクカバーの取外し・取付けを繰り返したので、その方法と気が付いたことをまとめます。 実は外すのに想像以上に苦労して、最後は力業…

ガソリンタンクの外し方：

あわせて読みたい

ガソリンタンクの外し方・付け方 いくつかの作業を経て、ガソリンタンクの取外し・取付けを繰り返したので、その方法と気が付いたことをまとめます。 ガソリンタンクを外すと、 エアクリーナーフィルタ…

＜ガソリンタンクを外した状態＞

この状態であれば、エンジン周辺の配線もまとめやすくなります。

フロントカウルを外す度に、配線を外す必要があるため、外から取外し・取付けできる位置に中継コネクターを置く必要があります。

＜中継コネクターの位置＞

配線の取り回しと長さから、右側のフレームの三角形（赤枠）の部分が良さそうです。

この部分に合わせて、配線を取り回していきます。

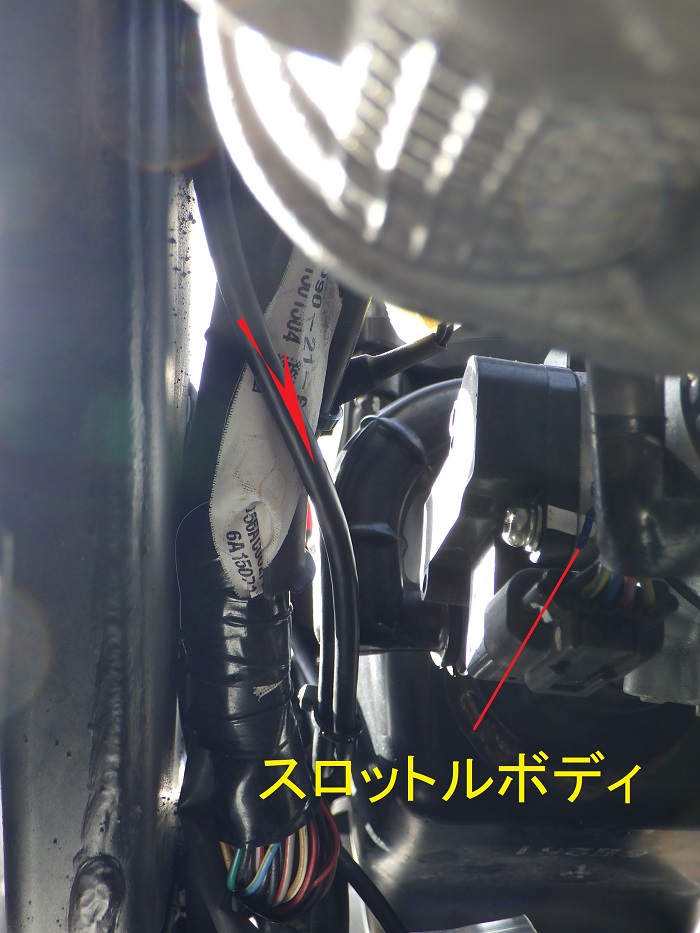

＜配線固定4＞

写真は右側フレームの前方から後方を見たものです。

ガソリンタンクを外さなくても配線を通せるよう、STEP 12の結束バンドの位置から、フレームの内側に添わせます。
配線がクーラントのホースに触れそうでしたが、たるみがわずかだったので、固定しませんでした。

一方、ドライブレコーダー本体からの配線もフレームの三角形の部分まで通します。

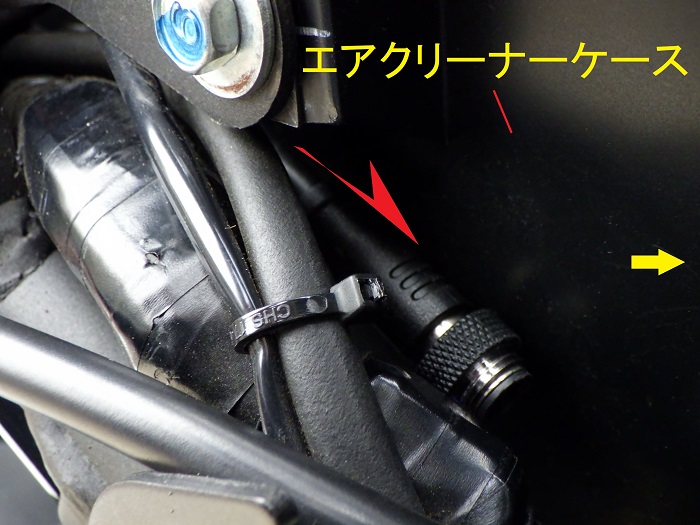

＜配線固定5＞

中継コネクターをエアクリーナーケースの側面を通します。

最初エアクリーナーケースを外さないと、無理かと思いましたが、なんとか通せました。
また、スイッチのコネクターも同時に通しました。

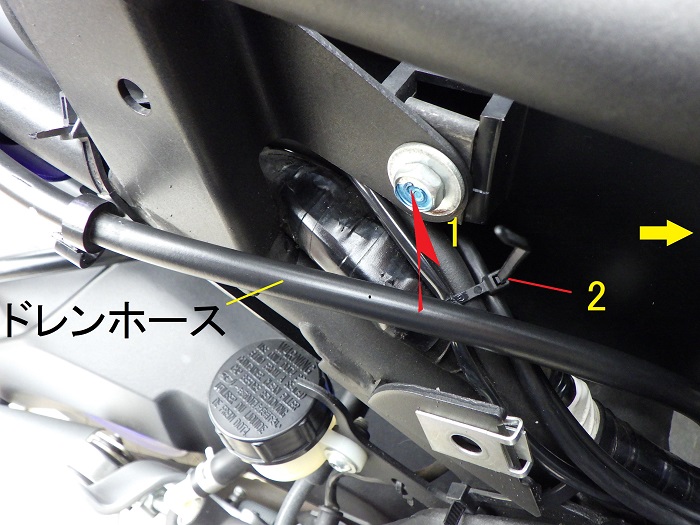

＜配線固定6＞

1. バッテリーのドレンホースを持ち上げて、本体からのフロントカメラ・スイッチの配線を通し
2. 車両・盗難警報機・フロントカメラ・スイッチの配線を結束バンドでまとめます

＜配線固定7＞

フレームの三角形の部分にフロントカメラの配線を束ねて、結束バンド（2ヶ所）で固定します。

＜中継コネクター接続＞

中継コネクターをつなぎます。
つなぎ方は、電源ケーブルと同じです。

スポンジシートを使って、中継コネクターの部分の位置決めと収まりを良くします。

＜スポンジシートの加工＞

カッターで、スポンジシートを50×15mmに切り、15×10mmの穴を開けます。

＜配線固定8＞

フレームの下側にスポンジシートを貼り付けます。

そして、リピートタイプの結束バンドで、中継コネクターを固定します。

＜まとめたケーブル1＞

このようにまとまりました。

ここならば作業性も良いし、取付け・取外しがそんなに苦にならない気も。

＜まとめたケーブル2＞

束ねた部分はそのまま前方へ取り外せるようにしました。
なので、フロントカウルを取り付ける時に、毎回束ねた配線の取り回しを考える必要がありません。

整備記録「ドライブレコーダー取付け8【スイッチ取付け】」へ続く。
