駐輪場からバイクを出す時、不意に右前のウィンカーをぶつけて、折ってしまいました。（涙）
本当はウィンカーごと交換したいところですが、費用の都合もあり、修理することにします。
インターネットを見ると、色々な修理方法があるようですが、今回はパイプを使う方法をご紹介します。
なお、本記事は、SAVAGE製のLEDウィンカーの修理となりますが、構造は純正ウィンカーと同じです。
ところで、YZF-R125（5D7）のSNS界隈では、ウィンカーが折れてしまうのは有名な話。
走る環境にもよると思いますが、比較的短い時間で折れてしまうようです。
もし修理を検討されていましたら、是非、本記事をご覧ください。
この記事より、以下を知ることができます。
- 折れたウィンカーの応急処置
- LEDウィンカーの構造
- 折れたウィンカーの修理方法
| 作業日 | 2023年 5月 21日 |
| 目的 | メンテナンス・故障・修理 |
| Shop or DIY | DIY |
| 難易度 | |
| 作業時間 | 1時間 |
| 費用 | 128円 |
1. 使うもの
| No. | 名称 | メーカー | 型番 | 数量 | 金額[円] | 今回購入したもの |
| ST1 | LEDウィンカー (首下長さ36mm) | SAVAGE | – | 1 | 2,453 | |
| 1 | 養生テープ | – | – | 1 | 252 | |
| 2 | 樹脂柄ドライバー (No.1) | KTC | DPD-1 | 1 | (1,353) | |
| 3 | コネクターツール | ストレート | 19-456 | 1 | (2,770) | |
| 4 | ミニチュアニッパー | ホーザン | N-35 | 1 | 3,465 | |
| 5 | スペーサー 5×25 | 八幡ねじ | 412 | 1 | 128 | ○ |
| 10,421 | 128 |
2. ウィンカー修理1【修理方法検討】（STEP1～21）
衝突の状況
ある朝、駐輪場からバックでR125を出している時、後方の物音に気を取られたんです。
後を向いた瞬間…
＜衝突の絵＞
「バキッ!」
目を離した隙に、隣に止めていたバイクに、右前のウィンカーを引っ掛けてしまいました。
壊れたLEDウィンカー1
＜壊れたLEDウィンカー1＞
無残にも根元からポッキリ折れています。
「何やってんだろ…」
悲しすぎて、言葉が出ません。
応急処置
まさに出勤するところだったので、取り急ぎ養生テープで固定しました。
＜応急処置＞
なんか、むごい姿。
帰宅するころには45度位垂れ下がって、もっと悲しいことになっていました。
でも、
- ウィンカーが外れて、サイドカウルにぶつからなかったこと
- ウィンカーが正常に動いていること（配線は切れなかったこと）
は不幸中の幸いでした。
右前のウィンカー取外し
このままでは、乗ることができないので、とりあえず、ウィンカーを付け替えます。
青空整備なので、日没後に作業灯を照らしながらLEDウィンカーを取り外し、早朝に朝日を浴びながら、純正ウィンカーを取り付けました。

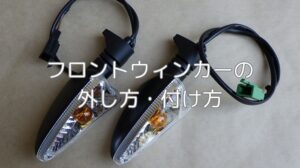

（フロントのウィンカーの外し方・付け方は、整備記録「フロントウィンカーの外し方・付け方」をご覧ください。）
交換した純正ウィンカー
＜交換した純正ウィンカー＞
3ヶ所がLEDウィンカーで、1ヶ所だけ純正ウィンカーとなります。
幸いLED対応ウィンカーリレーは、両方を混ぜて使っても問題なく動くので、助かりました。
壊れたLEDウィンカー2
週末に、壊れたLEDウィンカーを確かめました。
＜壊れたLEDウィンカー2＞
本当に見事に根元から折れています。
修理方法検討
インターネットで調べると、接着だけではまた直ぐに折れてしまうようです。
そこで、長持ちさせる方法を考えます。
案1： 線材を差し込む
折れた断面に上側に2本、下側に1本の1.5mm程の線材を差し込むことを考えました。
ドリルで穴を開ければ済むので、形にすることはできそう。
案2： パイプを入れる
配線を通している穴の径が、6mm程。
6mm程のパイプであれば比較的に容易に入手できるし、強度も抜群。
案2の方が簡単そうなので、こちらで進めてみようと思います。
レンズ外し1
まず、折れた取付け部と本体から、基板と配線を外します。
＜レンズ外し1＞
プラスドライバー（No.1）で、レンズを固定するねじを外します。
レンズ外し2
＜レンズ外し2＞
ねじ側から、レンズを持ち上げて、外します。
基板外し
＜基板外し＞
配線を本体の中に送りながら、リフレクターの部分をつまんで、持ち上げます。
基板の状態
折角外したので、LEDウィンカーの内部を確かめておきます。
＜基板の状態＞
リフレクターは2本のねじで止めてあるようなので、外せそうです。
LEDの種類さえ分かれば、故障した際も、部品だけ交換することができるかも。
コネクター外し
＜コネクター外し＞
遅ればせながら、コネクターツールで、コネクターを外します。
（詳しくは整備記録「LEDウィンカーへ交換2【フロントウィンカー組立て・取付け】」のSTEP 4, 5をご覧ください。）
結束バンド切断
＜結束バンド切断＞
ニッパーで、ハーネスチューブを押さえている結束バンドを切ります。
配線外し
＜配線外し＞
あとは、配線を本体側に引っ張って抜くだけです。
外した取付部と本体
＜外した取付部と本体＞
この部品だけ販売してくれれば、修理の金額も安く済むのに…
また、後から分かったのですが、取付け部と本体は外れます。
純正ウィンカーの本体の内側
加工・接着する前に、本体の材質を確かめておきます。
＜純正ウィンカーの本体の内側＞
純正ウィンカーはPP（ポリプロピレン）の表示がありました。
また、デザインはイタリアで、製造は中国とあります。
LEDウィンカー本体の内側
＜LEDウィンカー本体の内側＞
一方、LEDウィンカーには何も表示がありません。
材質はPPかもしれないので、PPに使用可能な接着剤を使います。
パイプの購入検討
次にパイプを買いに地元のホームセンターへ行きました。
- 本体の穴径が6mm程だった→外径6mm
- 圧着された端子を通すのに5mmは欲しい→内径5mm
- 軽くて、硬過ぎない材質→アルミ
が欲しかったのですが、残念ながら、アルミのパイプは内径4mmのものしかありませんでした。
モノタロウで手配しても送料は掛かるし、良いアイデアはないか。
スペーサー
視点を変えて、内径が5mmのものを探してみました。
＜スペーサー＞
ありましたよ、スペーサー。
外径は6.3mm程で、驚異の安さ。（安さに目がくらんでしまった…）
手持ちのドリル6.5mmを使って、0.5mm程穴を広げて使うことにしました。
本体の穴の中
ところで、スペーサーは側面にスリットが入っているとはいえ、材質は鉄です。
取付け部と本体をガッチリと固定すると、ウィンカーをぶつけた時に、今度はアッパーサイドカウルが割れるかもしれません。
気持ちとしては、ぶつけた時は、ウィンカーが折れるようにしておきたい。
＜本体の穴の中＞
本体の穴の中を見ると段差があるので、この段差の手前まで、スペーサーを差し込むことにしました。
ぶつけた時に、この段差の部分で折れてくれることを期待します。
スペーサー仮付け
＜スペーサー仮付け＞
内径5mmのスペーサーの中に、ギリギリですが、なんとか配線を通すことができました。（外径6mmのパイプでは、通せなかったかも）
ウィンカー修理2【加工・接着】へ続く。
3. まとめ
壊れた右前のウィンカーの応急処置と修理方法について、まとめました。
運良く安価なスペーサーを見つけたので、修理費用を落とすことができそうです。
- バイクの取扱に注意すること、ぶつけると意外と簡単にウィンカーが折れる
- 短時間であれば、養生テープでの固定でもしのげる
- スペーサーは使えそう（詳細は次回の整備記録で）
