リアスタンドの受け交換

＜取付けたスタンドフック＞

J・Tripの黒のジュラコンを取り付けたので、これに合わせて受けを交換します。

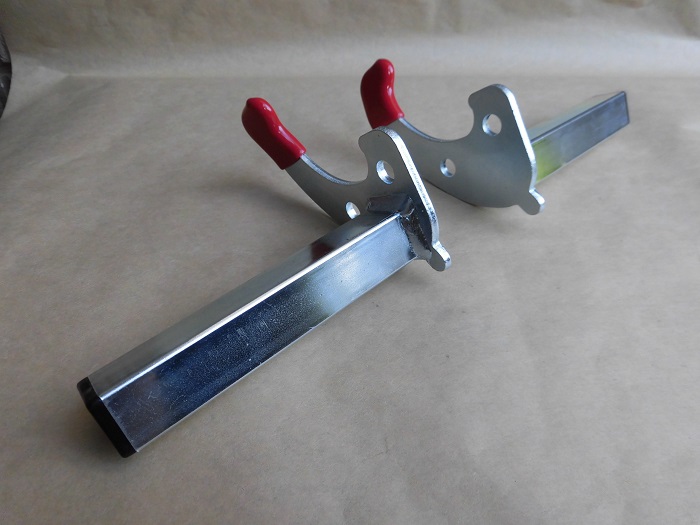

＜購入した受け＞

今回準備したのは、J・TripのV受け2。

これで、リアアクスル周りの整備性が一気に良くなることを期待。

それでは、リアスタンドの受けを交換します。
ちなみに使っているリアスタンドは、ロングローラースタンドです。

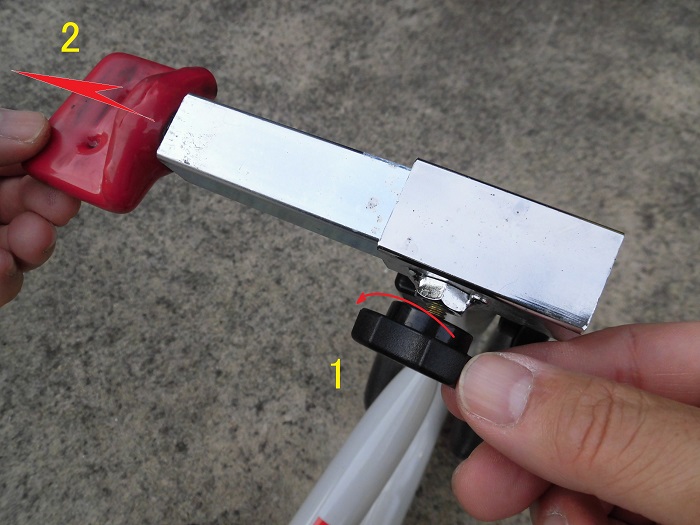

＜L受け外し＞

まず、スタンドからL受けを外します。

1. L受けを固定するノブボルトを緩め
2. L受けを内側に引っ張って外します

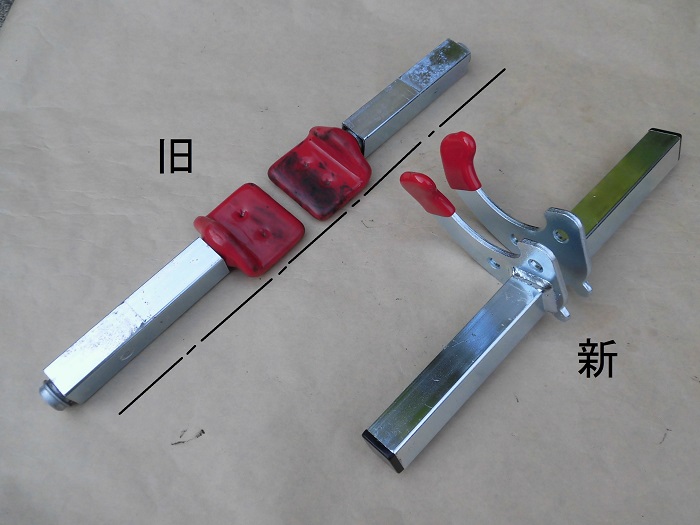

＜受けの新旧比較＞

左： L受け
右： V受け2

L受けを2年程使いましたが、ラバーの部分は切れませんでした。
V受け2は可動部がないので、構造はシンプルです。

＜V受け2取付＞

STEP 3の逆の手順でV受け2を取り付けます。

＜スタンドフック＞

左右のスタンドフックの幅に合わせて、V受け2の幅を調整します。

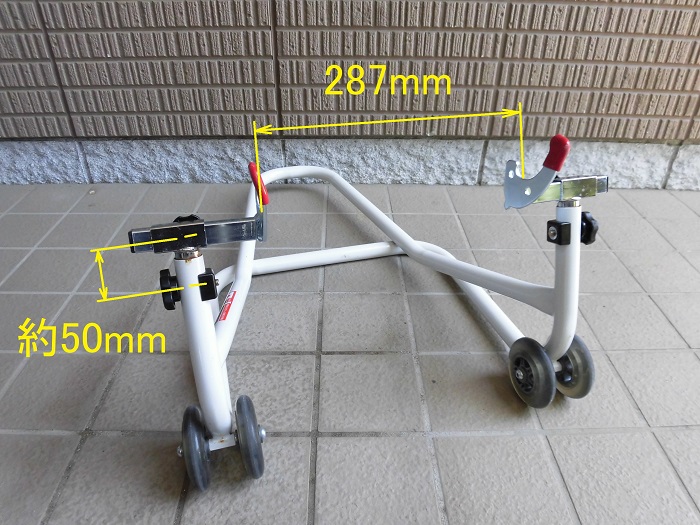

＜調整したリアスタンド＞

V受け2の幅： 287mm
スタンドの高さ： 一番低いところ

スタンドの高さは変えませんでした。

それでは、リアスタンドを掛けてみます。
掛け方・外し方は、基本的にL受けと変わりません。

詳しくは整備記録「リアスタンドの掛け方・外し方」のSTEP 3～13をご覧ください。

あわせて読みたい

リアスタンドの掛け方・外し方 1. バイクを倒さないために リアのメンテナンススタンド（以下リアスタンドと記載）を長年愛用しています。今では、洗車やメンテナンスをする時は必ず使います。車体が…

＜リアスタンド掛け 1＞

車体を真っ直ぐにしてから、スタンドフックをV受け2の溝合わせます。

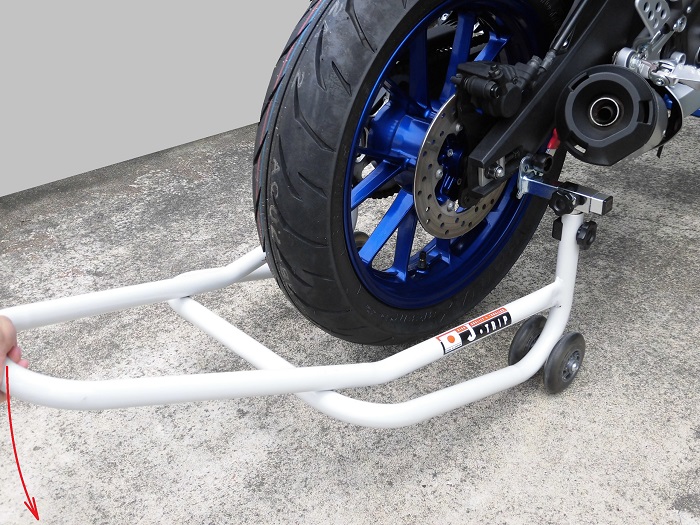

＜リアスタンド掛け 2＞

あとは、リアスタンドを押し下げるだけ。

V受け2の安定感は抜群。
掛け損ないも、外れる気配もありません。

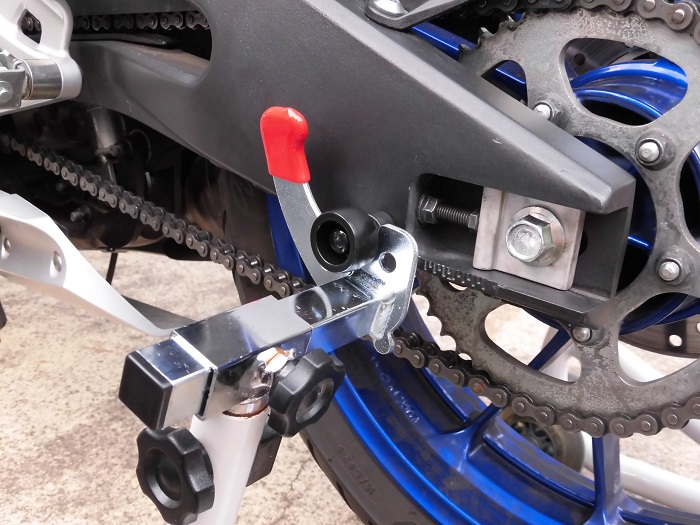

＜リアスタンドを掛けた状態 1＞

こんな感じで、掛けられました。

＜リアスタンドを掛けた状態 2＞

一方、右側はこんな感じになります。

「あれっ、先端のラバーが切れてる!!!」

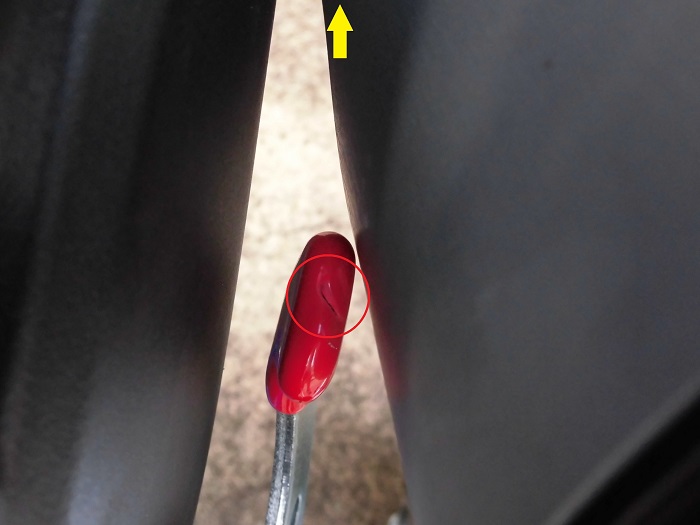

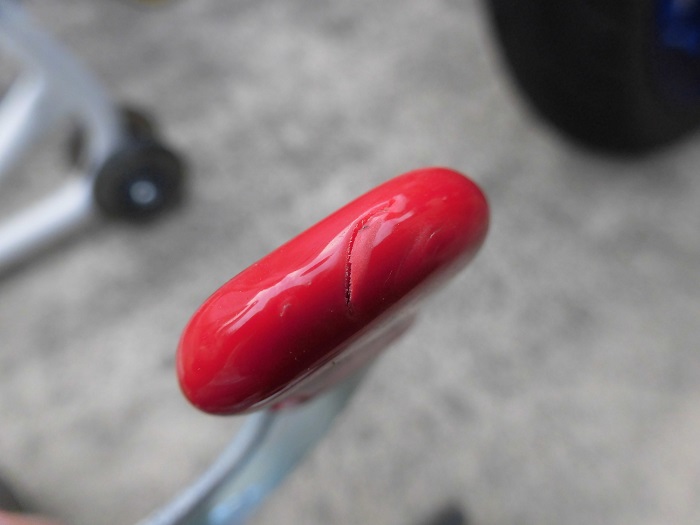

＜切れたラバー 1＞

「最初、こんな傷はなかったのに、どうして?」

＜切れたラバー 2＞

スタンドを外して確かめるとこんな感じに…

初めて使って、いきなり傷が付いたので、動揺を隠せません。

掛け直してみたら、原因は直ぐに分かりました。

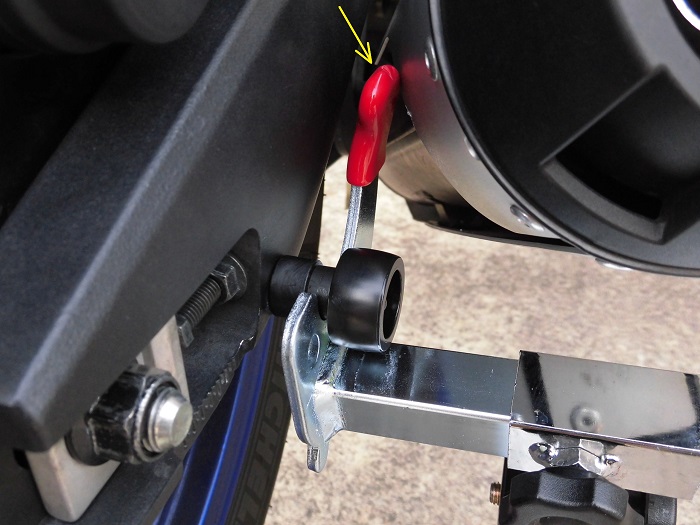

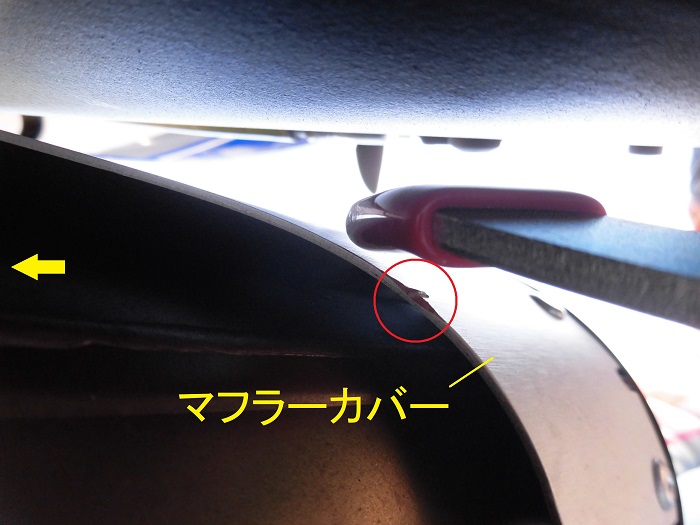

＜マフラー下側＞

リアスタンドを掛ける時に、マフラーカバーの端に、V受け2の先端が当たったようです。
マフラーカバーにも傷がありました。

幸いにも、スタンドの持ち手を右にひねりながら掛けると、当たらないことが分かりました。
一応使えますが、毎回意識して使う必要があるなんて、面倒臭…

V受け2とマフラーカバー（マフラー）が、当たらないようにするにはどうすれば良いか考えてみました。

-V受け2を離す方法-

• スタンドフックへ掛ける位置をスイングアーム寄りにする…①
• V受け2の当たる部分を削る
• スタンドフックを短いものに変える…②

-マフラーカバーを離す方法-

• マフラーカバーの当たる部分を削る
• マフラーの取り付け位置を外側にづらす
• 短いマフラーへ交換する

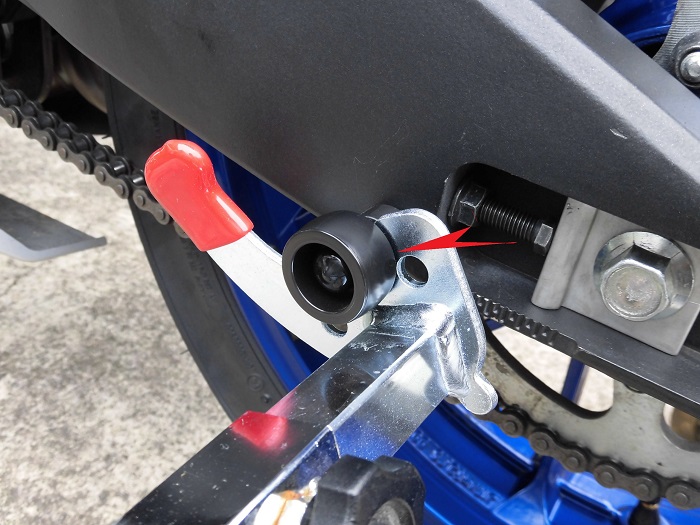

結局、上記の①で、対処しました。

因みにSTEP 15の②について、各種フックの寸法を調べてみました。

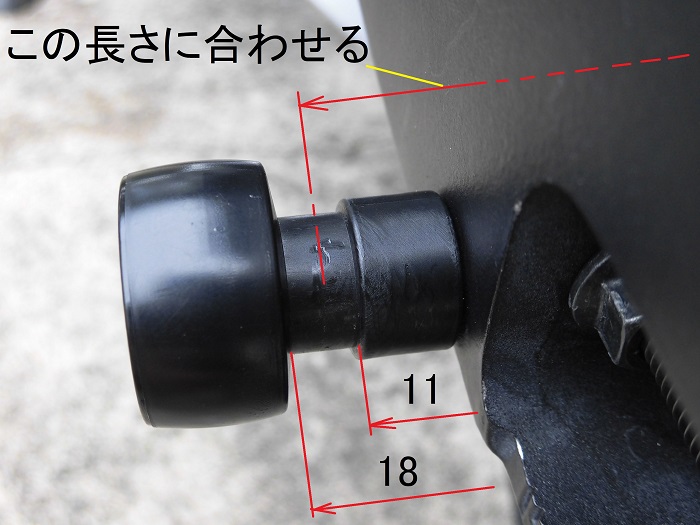

<スタンドフックの位置関係>

スタンドフックの根元から掛けるところまでの長さが短いと、当たり辛くなります。

• J・Tripのスタンドフック： 18mm（写真）
• ネットオークションのアルミスタンドフック： 15mm
• ネットストアのアルミボビン： 20mm

なので、純正マフラーであれば、ネットオークションのアルミスタンドフックを使うのが、良さそうです。

少し心が乱れましたが、気を取り直して、リアスタンドを掛けた状態を確かめます。

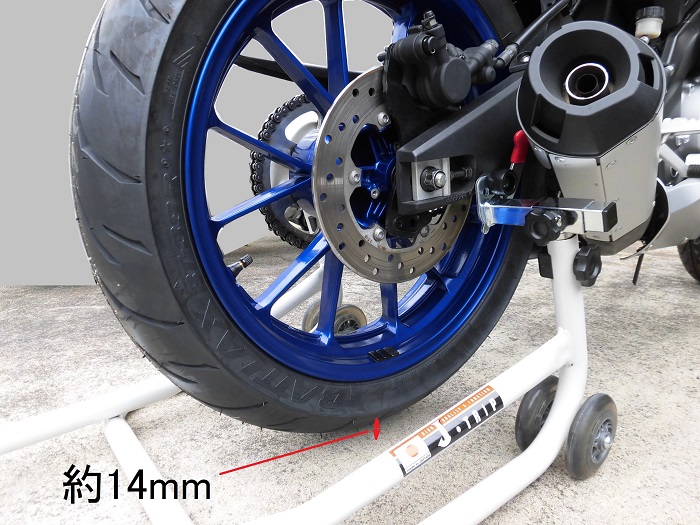

＜リアスタンドを掛けた状態 3＞

STEP 7の状態でリアスタンドを掛けると、タイヤが14mm程地面から浮きます。

L受けと数mmの違いだと思います。

そして、気になって仕方がなかった、車体の傾き。
結果はいかに。

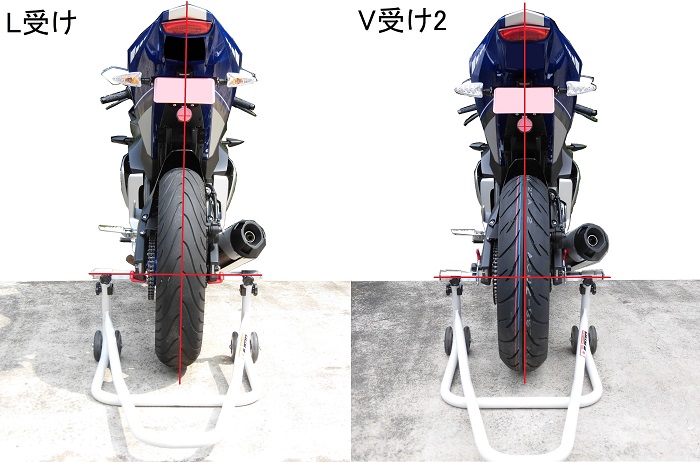

＜変更前後比較 1＞

左： 前（L受けでスイングアーム後端に掛けた時）
右： 後（V受け2）

傾きは解消しました。（やったー!）

リアスタンドを立て掛けた時の違いについても、触れておきます。

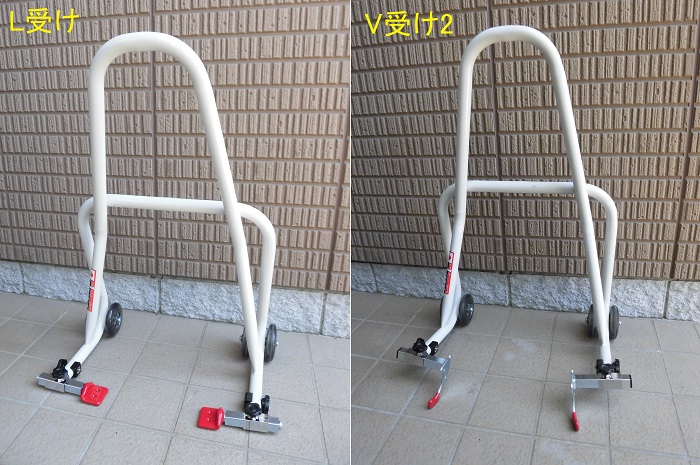

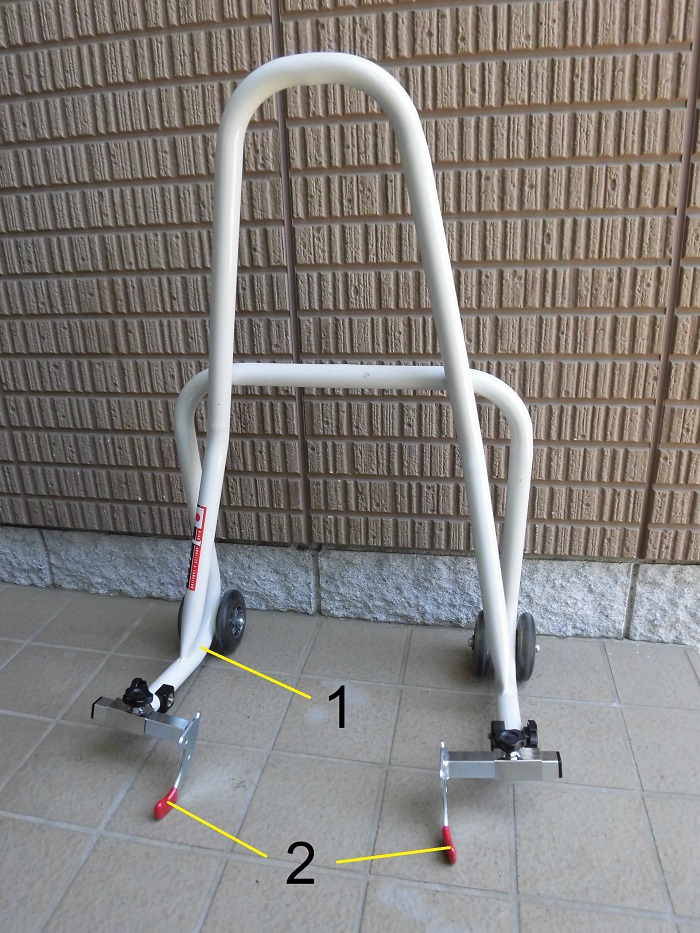

＜変更前後比較 2＞

左： 前（L受け）
右： 後（V受け2）

L受けは、高さを調整するノブボルトが、地面に当たって緩むことがありました。
一方、V受けは、先端のラバーの部分が地面に触れるので、ノブボルトは地面に当たりません。

ただし、保管場所からリアスタンドを出す時に、フックの部分に物を引っ掛けイラっとします。
もっとも、これは私の取り扱いの問題です。

さらに、懸案だったメンテナンス性は…

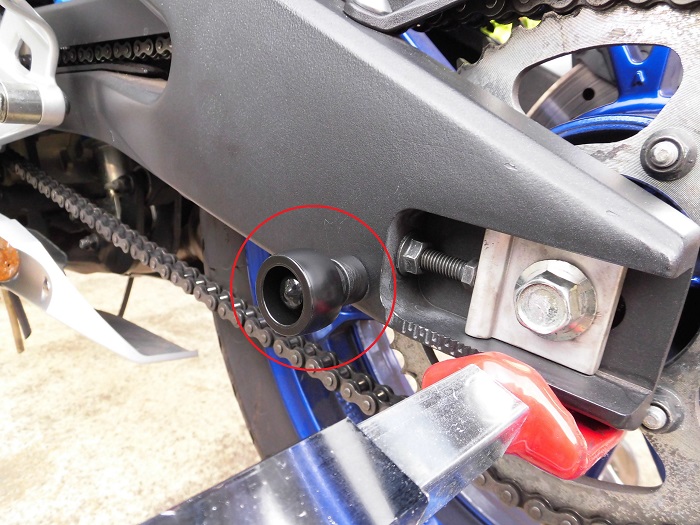

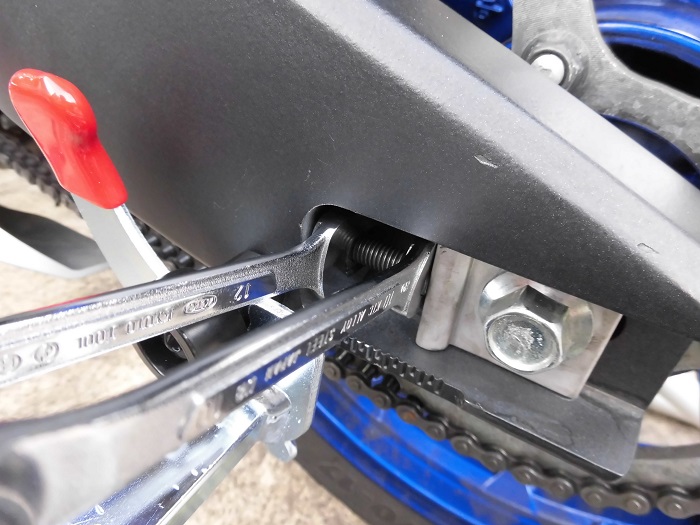

＜チェーン調整部＞

アクスルシャフトの取り付け・取り外しはもちろん、チェーン調整もやり易くなりました。

写真左側のロックナットは少し回し辛いですが、リアスタンドを外してから、増し締めします。
