ドライブレコーダー取付け2【本体のブラケット作製】

では、作業を始めます。

本体のブラケットはシート下に隠れてしまい、何かがぶつかることはありません。

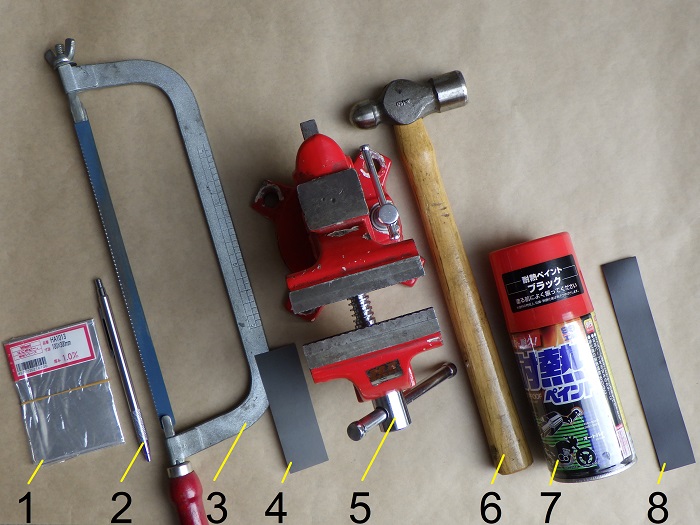

なので、強度よりも加工性を優先し、薄いアルミ板（厚さ：1.0mm）を使うことにします。

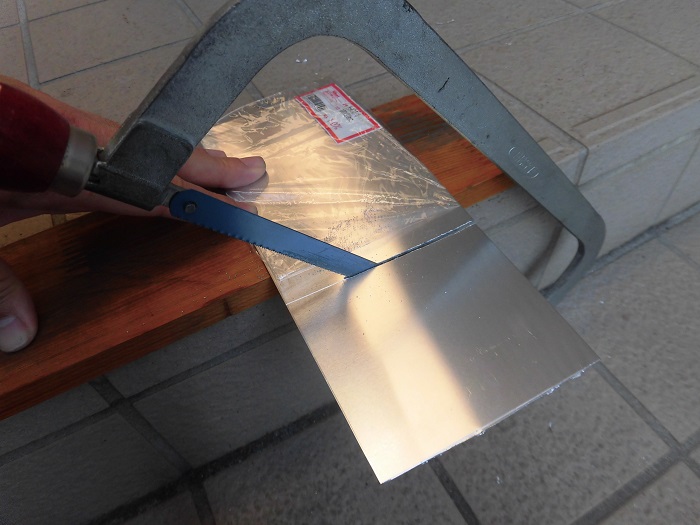

＜アルミ板切出し1＞

切断箇所と曲げ位置をけがいた後に、ハンドソーで切り出します。

切り口がジグザグになってしまったので、耐水ぺーパー（320番）で、平らに削りました。

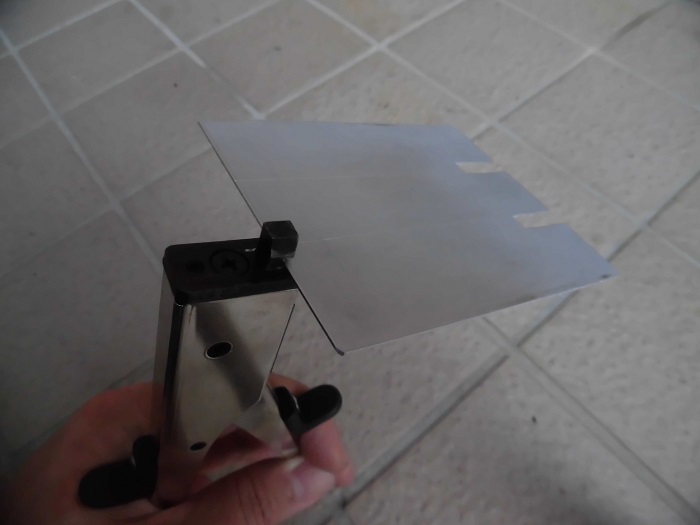

＜アルミ板切出し2＞

ハンドニブラーで、溝を切り出します。

厚さが1mmしかないので、簡単に切れていきます。
この作業、意外と楽しくて、無心で切り続けてしまいます。

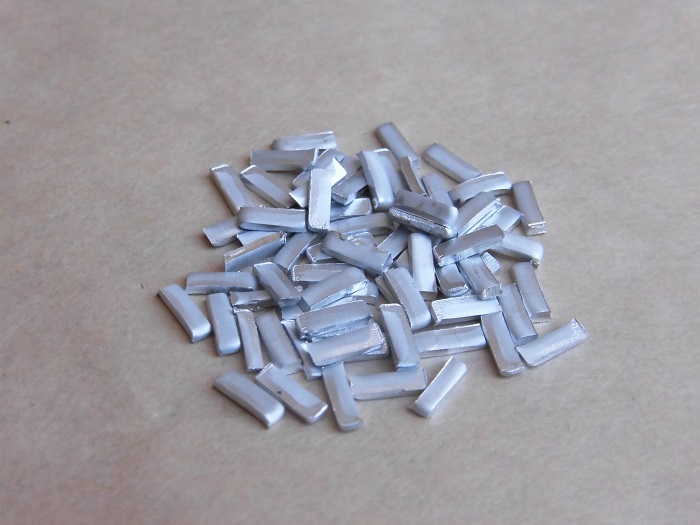

＜切り取った破片＞

ハンドニブラーで切り取った破片は、6×2mm程の長方形をしています。

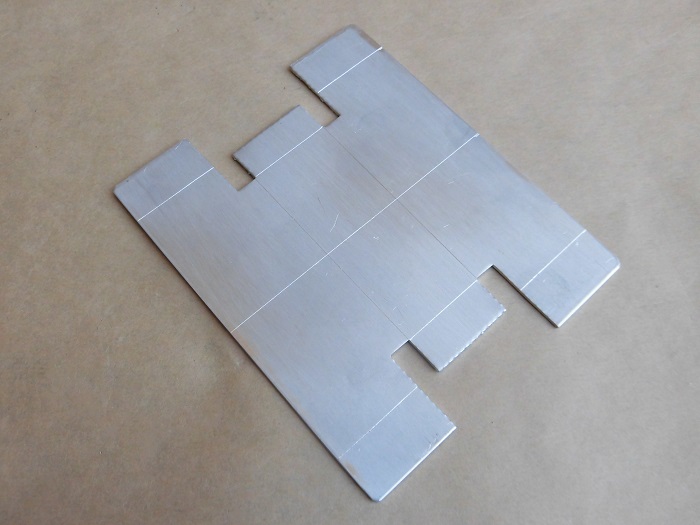

＜切り出したアルミ板＞

このように切り出しました。

ハンドニブラーを使えば、ハンドソーにはできない凹凸のある形状も自由に加工することができます。

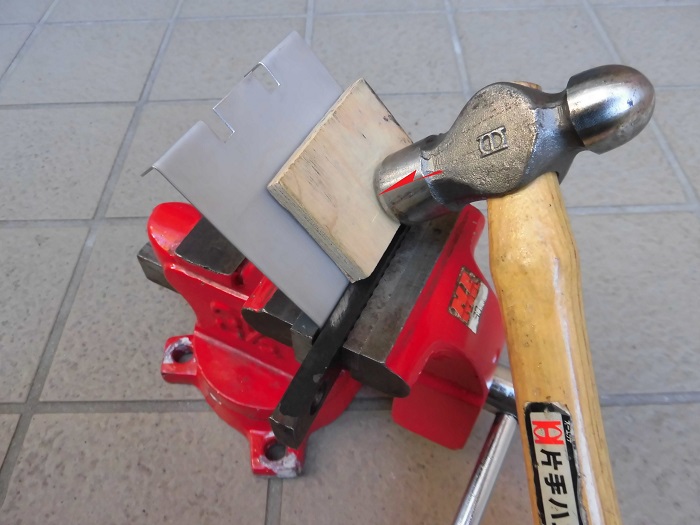

＜アルミ板曲げ＞

バイスにアルミ板を挟み、ハンマーで叩いて折り曲げます。

厚みが1mmしかないので、簡単に曲げることができます。

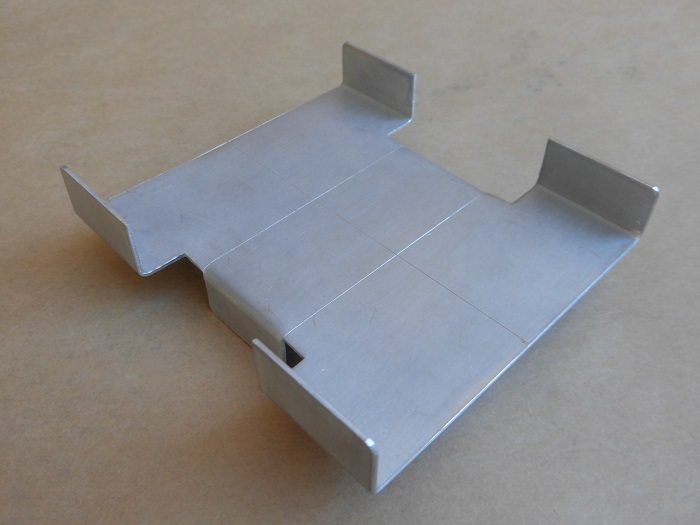

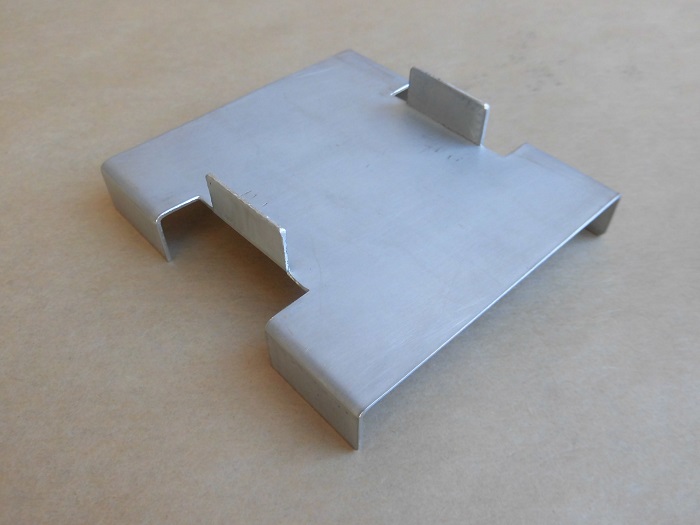

＜表側＞

このように、仕上がりました。

この部分にドライブレコーダー本体を置きます。
想像以上に、きれいに加工できました。

＜裏側＞

この部分をバッテリーの上に載せます。

なお、ブラケットをバッテリーの上に置いた時に、プラスとマイナス端子がショートしない長さにしました。

あとは、塗装をして、仕上げます。

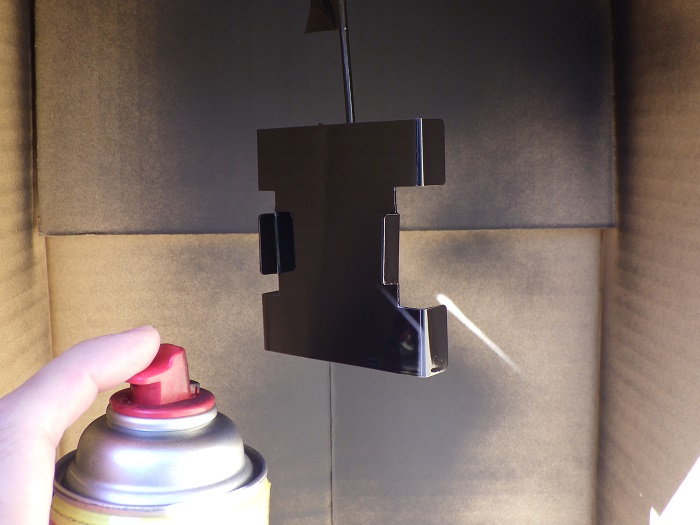

＜ブラケット塗装＞

性懲りもなく耐熱塗料を塗りました。

耐熱塗装は、通常の塗装より塗料の密着性も良く、はがれにくい気がします。

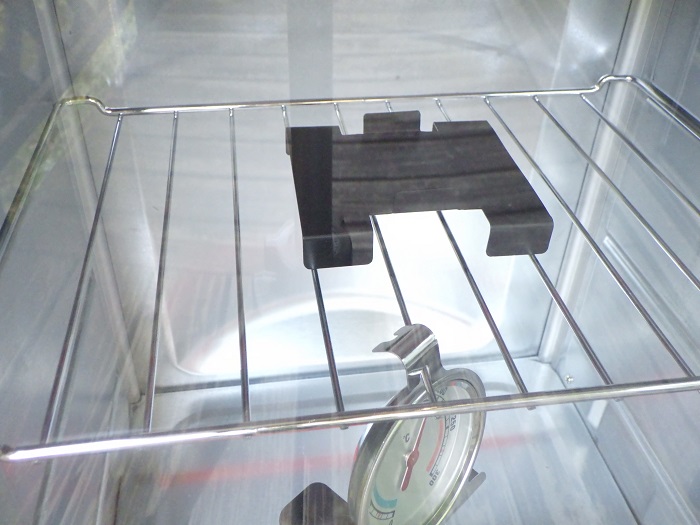

＜焼付け＞

焼付け乾燥器で、150℃・1時間の熱を掛けました。

塗装のムラができていましたが、乾燥すると意外と目立ちません。

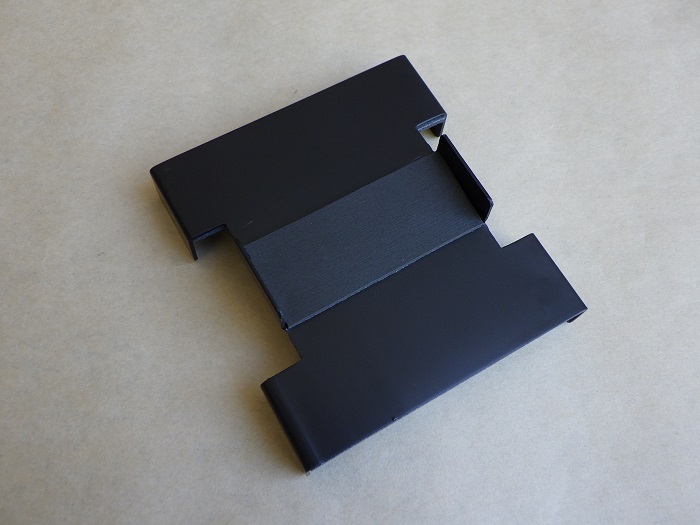

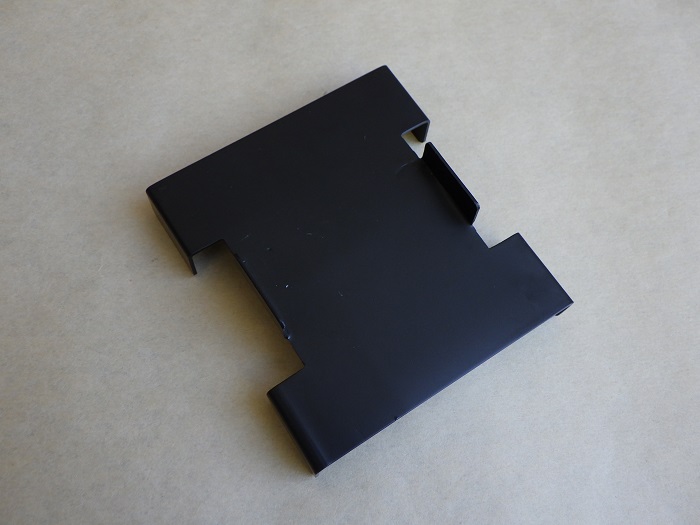

＜表側＞

このように、仕上がりました。

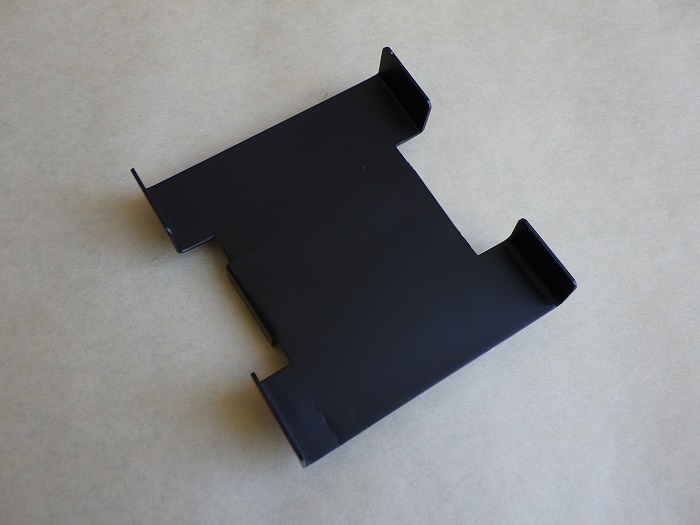

＜裏側＞

塗膜よりも、曲げる時に傷付けた傷の方が、目立ちますね。

次に、スポンジシートをブラケットに貼り付けます。

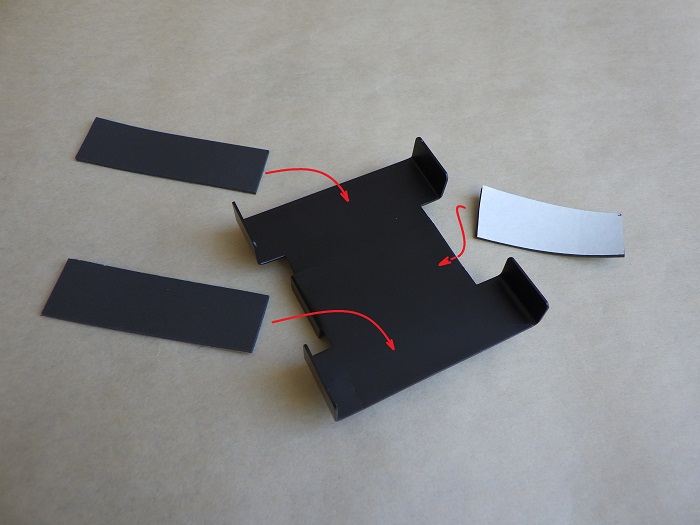

＜スポンジシート貼付け＞

ドライブレコーダー本体に触れる部分とバッテリーに触れる部分に、1.5mmのスポンジシートを貼り付けます。

これで、完成となります。

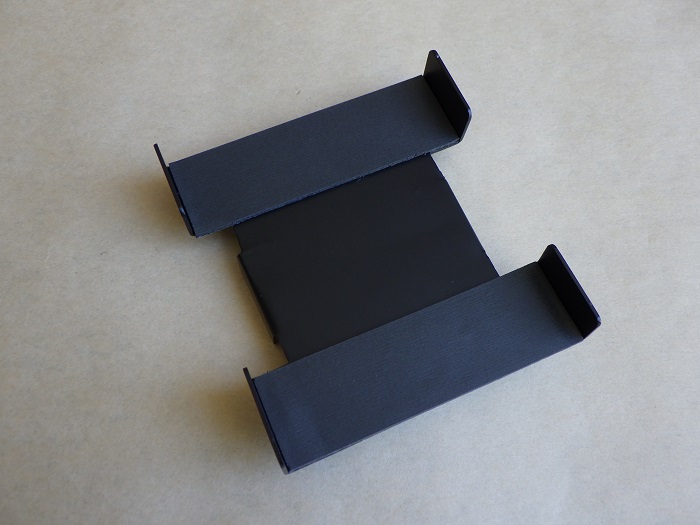

＜表側＞

黒にするとシックに見えますね。

＜裏側＞

塗装の質感により、鉄板のようにも見えます。

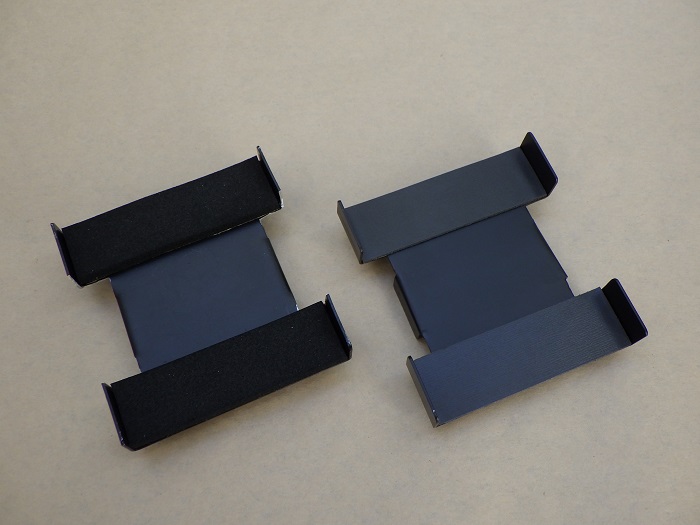

＜作ったブラケット＞

実は2個作っていて、
左： 1個目…2021年12月に作製（この後、作業が滞ってしばらく放置）
右： 2個目…2023年2～11月に作製

1個目の方ができが良かったのですが、本体を固定する結束バンドにリピートタイを使うことにしたので、作り直しました。

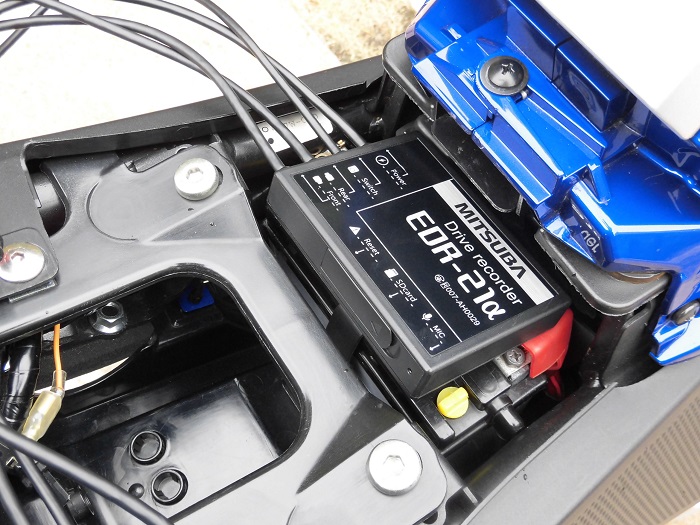

＜ドライブレコーダーを乗せた状態＞

このようにドライブレコーダー本体を乗せます。

• ブラケットの固定はバッテリーを固定するゴムのバンドを使います

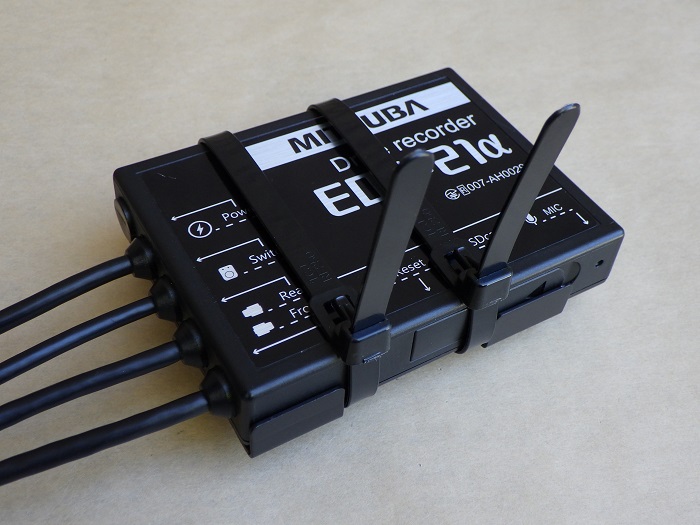

• ドライブレコーダー本体とブラケットの固定は、結束バンドを使います

整備記録「ドライブレコーダー取付け3【カメラのブラケット作製】」に続く。
